Конструктивные элементы ножа и профили клинка - Анатомия ножа

Вовик Нео

Конструктивные элементы ножа: основные термины и понятия // Анатомия ножа

EDC, заточка ножей, нож, холодное оружие

Статьи про ножи часто пестрят малопонятными для непосвященных словами. Ведь у опытных ножевиков уже давно сформировался свой особый сленг, не сильно понятный тем, кто ещё неглубоко погрузился в тему. Что довольно неприятно с точки зрения вовлечения в неё новичков. Согласитесь, как-то не очень удобно читать текст, постоянно натыкаясь на непонятные фразы и гадая, что же они означают на самом деле. Поэтому я постарался исправить эту ситуацию, составив словарь наиболее часто употребляемых определений и терминов, описывающих разные элементы ножа. А в комментариях вы всегда можете меня дополнить, если я что-то пропустил.

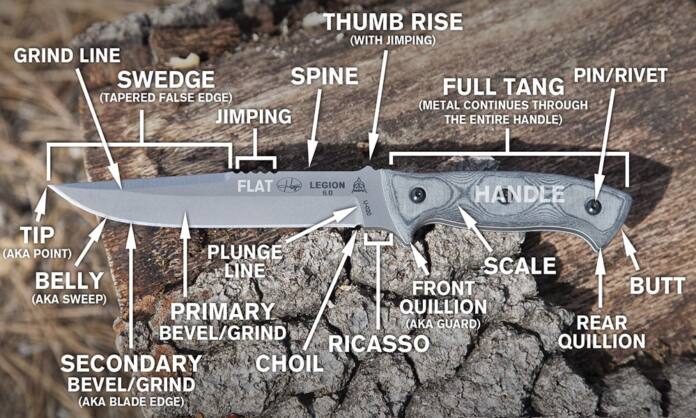

Анатомия ножа


Основные элементы ножа и ножевые термины, про которые нужно знать

Больстер

(Bolster (англ.) – валик, подушка, буфер, брус, прокладка, втулка, штифт, подпирать, бросаться (подушками). прим. переводчика)

Эти элементы ножа бывает как функциональным, так и декоративным — в зависимости от особенностей конструкции.

В случае фиксированных клинков, это металлическая полоса, пластина или даже трубка, находящаяся между непосредственно лезвием и передней частью рукояти. Основное его назначение в данном случае – общее усиление конструкции. Также используется для балансировки, защиты и перераспределения изгибающих нагрузок.

Создатели складных ножей тоже охотно применяют больстеры, но уже в декоративных целях — для придания изделию определенной эстетики. Особенно это дело любят производители, работающие в традиционных стилях. Ниже показан классический образец подобного “складня” – Buck 110.

больстер ножа Buck 110


Чойл

(Choil. Происхождение слова точно неизвестно. Перевод с английского – “зябнуть”. Мне кажется, что это ирландское слово – “катушка/радиус”. прим. переводчика).

Этим термином обозначаются разные конструктивные элементы ножа с разным функциональным назначением. Общее у них лишь одно – форма в виде полукруглого радиуса.

Первый – это то, что часто называют “подпальцевая выемка”. Большой полукруглый вырез на незаточенной части лезвия (рикассо), гораздо реже – на самой рукояти. Обычно, этот участок делают изогнутым — для обеспечения лучшего хвата и удержания. Ниже показан Spyderco Lava – в нём как раз видны эти элементы ножа на лезвии и на рукояти.

И есть то, что называют “чойл заточки” – это крошечная выемка на конце заточенной кромки (На русскоязычных площадках ее еще называют “дулька”. прим. переводчика) Единственное её назначение – дополнительное удобство при затачивании ножа. Она попросту мешает вылезать в процессе на “пятку” (рикассо). На лезвии того же Спайдерко Лава мы также видим эту небольшую выемку в месте, где заточка переходит в рикассо.



чойл ножа Spyderco Lava


EDC

EDC – аббревиатура Every Day Carry (носить каждый день). Означает набор предметов, которыми человек ежедневно пользуется и, соответственно, постоянно носит с собой. Также применяется для обозначения каждого отдельного предмета из этого набора, в данном случае — ножа.


Фуллер / Дол

(Fuller – инструмент для резки пазов/канавок. прим. переводчика)

Канавка или паз на плоской части лезвия. Имеет полукруглый или скошенный профиль. Еще их часто некоторые называют “кровостоками”, что безошибочно позволяет определить новичка в ножевом деле. Такие элементы ножа чаще всего используют для декора, чем для чего-то реальнополезного. Впрочем, его иногда применяют для облегчения конструкции и балансировки. Хороший пример фуллера видно на примере модели Spydero Tuff:



Фуллер / Дол ножа Spydero Tuff

Более традиционный пример “дола” применен в изделии Ka-Bar USMC:

Фуллер/ Дол ножа Kabar USMC


Джимпинг

(Jimping – “непереводимый английский фольклор”. Происхождение слова мне неизвестно. Но, поскольку оно созвучно со словом “jumping” (прыжки), при некачественном переводе с англоязычных ресурсов именно этот термин вам и встретится. прим. переводчика).

Насечка или ряд небольших выемок на верхней части лезвия или рукояти. Такие элементы ножа служат для надежного упора чаще большого, реже – ещё и указательного, пальцев при выполнении высокоточных операций.

Джимпинг на ноже


Квиллион /Гарда

(Quillion – происходит от фр. quillon (дужка, перекрестье, поперечина). Примерно с 1200 по 1600 гг “Квилон” – название самого популярного и красивого кинжала Средневековья. Для нас более привычен термин “гарда”. прим. переводчика)

Квиллион (гарда) – крестовина меча или ножа. Специальное защитное перекрестье (упор), предотвращающее соскальзывание пальцев на лезвие, а также обеспечивающее в бою их дополнительную защиту от клинка противника. Его в основном применяют в боевых ножах. Пример: нож Kisten от ROSarm.



Квиллион / Гарда ножа Kisten от ROSarm


Recurve / Изгиб / Рекурва

Термин не описывает конкретную форму лезвия. Скорее, это общее название широкой S-образной режущей кромки. Характерной, например, для многих ножей кукри. Обычно её делают с целью балансировки, улучшения режущей способности, а то и просто для придания более эффектного внешнего вида.

Как пример – нож для бушкрафта с формой Drop Point от Smith and Wesson.



Recurve / Изгиб / Рекурва ножа для бушкрафта с формой Drop Point от Smith and Wesson


Рикассо/ Пятка

(Ricasso. Слово явно итальянское, в переводе: “обналичить/ внести кассу”. Видимо, тут указание на полное лезвие по сравнению с тонкой заточкой. прим. переводчика)

Незаточенная часть клинка чуть выше рукоятки или гарды. На русскоязычных сайтах более употребим термин “пятка / пята клинка”. Пример от Buck 505.

Рикассо/ Пятка ножа Buck 505


Фальшлезвие / Swedge

Элементы ножа, которые на русских сайтах все называют “фальшлезвиями” или “ложной заточкой”. Фаска (скос) верхней кромки лезвия ближе к острию без заточки. Их функция преимущественно декоративная, но они могут применяться также для усиления проникающей способности клинка при колющих ударах или для его облегчения.


Хвостовик / Полный хвостовик

Хвостовик / Полный хвостовик ножа

Часть лезвия, находящаяся в рукоятке. Разницу между простым хвостовиком и полным легко понять, посмотрев на фотографию этих двух кухонных ножей: слева обычный, справа полный. Излишне уточнять, что изделие справа будет намного прочнее. Но при этом — тяжелее и дороже.


Профили лезвия ножа

В этот раздел я собрал названия самых распространённых профилей клинков. В последующем, планирую вносить дополнения.

Дроп-поинт / Падающая капля / Точка падения

Drop Point – наиболее часто встречающаяся форма лезвия. Причины этого более чем веские. Классическая “точка падения” имеет простую форму, эстетичный вид и “социально приемлема” (то есть – профиль не кажется “хищным” или “агрессивным”), что для ножей EDC является чуть ли не самым важным качеством. Так что вряд ли вы найдете какой-то более удобный вариант.

Грани drop point плавно сходятся к острию, отсюда и название: “падающая капля”. Да и вариаций этого профиля существует неисчислимое множество.

G-10 Benchmade Griptilian – наглядный пример.



профиль клинка Дроп-поинт ножа G-10 Benchmade Griptilian


Клиппоинт / “Обрезанная (зажатая) капля”

Вторая по популярности форма – это безусловно clip point. Тривиальное название – “нож Боуи”. Эти названия, пожалуй, равно употребимы. Лезвие выглядит так, будто взяли дроп-поинт и сделали на нём прямой или изогнутый скос, обрезав возле острия сверху.

Преимущество этого профиля перед дроп-поинтом заключается в более тонком кончике, удобном для проникающих разрезов. Также может иметь более выпуклое “брюшко”. Но самое главное – он смотрится круче, чем простой и понятный Drop Point, поскольку отсылает нас во времена Дикого Запада и Джима Боуи, большого поклонника этого профиля.

Cold Steel Voyager – пожалуй, мой самый любимый клинок с клиппоинтом. Фирма Cold Steel создала много ножей с таким профилем, так как ее основатель был его ярым фанатом. Хотя бы потому, что это очень практичная форма для тактического применения и самообороны, если вы в этом знаете толк.



профиль клинка Клиппоинт ножа Cold Steel Voyager


Спир-поинт / Spear Point / Острие копья

Клинок идеально симметричный, что сразу наводит на мысль о наконечнике копья. Но производители их совсем не жалуют, хотя чисто технически – это все тот же дроп-поинт. Они бывают как с односторонней, так и с двусторонней заточкой, но в широкой продаже оба варианта встречаются не очень часто. Причины более чем очевидны: такие клинки опасные, непрактичные для хозяйственно-бытовых работ, ещё и подпадающие под запреты во многих регионах.

Ka-Bar Dozier Folding Hunter – вот такой пример я нашел для spear point. Если строго присматриваться, возможно это и не “копье” – микрометром не мерял, но очень к нему близко. Хорошо заметно, что кончик находится на “центральной линии”, а форма почти симметрична. Ну, смахивает на копье, смахивает – правда же?



профиль клинка Спир-поинт / Spear Point ножа Ka-Bar Dozier Folding Hunter


Варнклифф

Wharncliffe – априори очень необычное лезвие, характерной особенностью которого является идеально ровная режущая грань. Многие полагают, что такой профиль идеален для открывания жесткой картонной тары. Новичкам обычно надо некоторое время, чтобы привыкнуть к столь непривычной форме, но она действительно очень функциональна.

Spyderco Delica 4 Wharncliffe – хороший пример подобного лезвия.



профиль клинка Варнклифф ножа Wharncliffe Delica 4

Kizer Rogue — тоже клинок Wharncliffe:

профиль клинка Варнклифф ножа Kizer Ki3480 Dirk Pinkerton Rogue


Шипфут

По факту, это лезвие – разновидность варнклиффа. Имеет прямой край, реже небольшое брюшко, но кончик не острый, а тупой. Исторически такой нож применяли для кастрации баранов. Вам не нужно острие, чтобы отрезать “причиндалы” извивающемуся барану. Не то, чтобы у меня был в этом опыт, но что слышал – то и говорю.

Я не встречал много лезвий такого дизайна, они довольно редки. Но в качестве примера, можно привести Victorinox Electrician.

профиль клинка Шипфут ножа Victorinox Electrician


Танто

Стиль, заимствованный у жителей “Страны восходящего солнца”. Форма клинка очень напоминает традиционную японскую катану. Кончики лезвий отличаются завидной прочностью, что идеально для колющих ударов. Но при этом у них маленькое брюшко, что не позволяет эффективно использовать их для хозяйственных целей, таких, как приготовление еды.

Это само совершенство, господа – клинок танто ножа Spyderco Lum Tanto:

клинок танто ножа Spyderco Lum Tanto

И вот еще один пример: Cold Steel Recon 1. Дизайн, конечно, попроще, но тоже вполне себе годное лезвие.

клинок танто ножа Cold Steel Recon 1


Обратный танто

Если вы не знали, то главный лоббист и популяризатор этого стиля – Уоррен Осборн, знаменитый мастер ножей, активно сотрудничавший с компанией Benchmade. Видимо, самая яркая модель такого дизайна – Benchmade 940, можно сказать, что это квинтэссенция обратного танто. А это мой 940-1, модернизация 940 модели. Зацените ручки из углеродистого волокна и клинок марки S90V:

клинок обратный танто ножа Benchmade 940

По факту, обратный танто – это просто перевернутый танто, где скос расположен сверху (на обухе) ножа. Кромка традиционно слегка изогнута и образует небольшой животик. Очень удачное сочетание — более прочный кончик чем дроп-поинт и небольшое брюшко.


Заключение

Я продолжаю свою работу, в том числе и благодаря вашей активности в разделе комментариев. Для меня очень ценно ваше мнение и ваши замечания, позволяющие более точно понять основные элементы ножа и профили клинков. Так что пишите в комментариях – что ещё о ножах хотели бы узнать лично вы.
