О перспективных стрелковых системах вместе с ведущим конструктором концерна «Калашников» Демьяном Беляковым рассуждает журнал «Популярная Механика». Тема для разговора — разрабатываемый им совместно с Евгением Ерофеевым самозарядный карабин СК-16.

«Это раньше считалось, что выведенный из строя солдат лучше убитого, — мой собеседник смотрит прямо в глаза холодным как сталь взглядом. — Сегодня сильно улучшилась защищенность солдат и добилась больших успехов военная медицина. Поэтому, чтобы вывести из строя современного воина, лучше его убить. Желательно первым выстрелом».

Смена концепции

Несколько десятилетий после Второй мировой войны развитие стрелкового вооружения шло по пути уменьшения калибров и мощностей патронов в пользу увеличения носимого боезапаса. Военный опыт показывал, что большинство боестолкновений проходило на коротких дистанциях, где мощности винтовочных патронов были избыточными, дальние же расстояния были вотчиной артиллерии. А задачу увеличения дальности огня для стрелкового подразделения было принято решать с помощью поступившей на вооружение Советской армии в 1963 году снайперской винтовки Драгунова (СВД), которую выдавали самому меткому стрелку отделения.

То, что с этой концепцией что-то неладно, первыми заметили американцы после операций в Афганистане и Ираке. Калибры уменьшались, бронежилеты и шлемы совершенствовались, а солдаты стремились увеличивать дистанцию боестолкновений. Тогда был тихо спущен на тормозах проект перспективной штурмовой винтовки XM8, который продолжал линию на снижение мощности и массы. Планировалось, что эта винтовка, разрабатываемая по заказу Пентагона американским подразделением немецкой компании Heckler-Koch, станет на 20% легче стоявшей на вооружении M-16A2 и будет использовать облегченные 5,56-мм патроны с композитной металлопластиковой гильзой.

ДЕМЬЯН БЕЛЯКОВ, ВЕДУЩИЙ КОНСТРУКТОР КОНЦЕРНА «КАЛАШНИКОВ» Основатель одной из первых в стране частных оружейных компаний — «Демьян», специализирующейся на выпуске пневматического оружия. Совместно с легендарным конструктором спортивного оружия разработал пистолет для скоростной стрельбы СП-08. В концерне «Калашников» занимается разработкой спортивного оружия.
ДЕМЬЯН БЕЛЯКОВ, ВЕДУЩИЙ КОНСТРУКТОР КОНЦЕРНА «КАЛАШНИКОВ»
Основатель одной из первых в стране частных оружейных компаний — «Демьян», специализирующейся на выпуске пневматического оружия. Совместно с легендарным конструктором спортивного оружия разработал пистолет для скоростной стрельбы СП-08. В концерне «Калашников» занимается разработкой спортивного оружия.

Почти одновременно с закрытием проекта XM8 командование Сил специальных операций объявило конкурс на новую модульную штурмовую винтовку для спецназа SCAR (SOF Combat Assault Rifle), которая должна была выпускаться в двух вариантах: легком SCAR-L под стандартный патрон 5,56х45 мм NATO и тяжелом SCAR-H под значительно более мощный патрон 7,62х51 мм NATO и с возможностью переделки под другие калибры, например, что интересно, под советский автоматный патрон 7,62х39 мм и стандартный магазин автомата Калашникова. В конкурсе победила система, разработанная американским подразделением бельгийской компании FN Herstal, и в настоящее время эти винтовки поступают на вооружение американского спецназа и используются в Афганистане, Ираке и Сирии.

Параллельно аналогичную систему с прицелом на тех же заказчиков в инициативном порядке разработала и Heckler-Koch, выпустив в 2005 году на базе своей 5,56-мм винтовки HK416 тяжелую HK417 под патрон 7,62-мм NATO. Работы над мелкими калибрами и облегченными системами были свернуты по всему миру.

Опыт российских операций от Кавказа до Сирии подтвердил американские наблюдения: дистанция боя увеличилась. Прицельный огонь на 800−1000 м стал реальностью. На этих и больших дистанциях прекрасно работают снайперские комплексы, но снайперы — штучный продукт, хирургический скальпель. А армии требуется рабочий, повседневный инструмент, способный как решать задачи на значительных расстояниях, так и быть эффективным с пары метров.

В ПЕРСПЕКТИВНОМ КАРАБИНЕ СК-16 МНОГОЕ НЕОБЫЧНО, ВКЛЮЧАЯ СХЕМУ РАЗБОРКИ Пока мы можем все это видеть только на экране компьютера. Но надеемся в ближайшее время попробовать новинку на стрельбище.
В ПЕРСПЕКТИВНОМ КАРАБИНЕ СК-16 МНОГОЕ НЕОБЫЧНО, ВКЛЮЧАЯ СХЕМУ РАЗБОРКИ
Пока мы можем все это видеть только на экране компьютера. Но надеемся в ближайшее время попробовать новинку на стрельбище.

Тут маячит еще одна старая отечественная проблема. Не секрет, что АК-74, состоящий на вооружении у многих армий мира, в том числе и российской, один из самых… неточных. Его обычная кучность составляет 3,5 угловой минуты, в то время как его близкие родственники, израильские автоматы Galil и финский Valmet, стреляют уже гораздо лучше — около 1,5 угловой минуты. Современные версии «стоунеровки» M4 обеспечивают кучность в районе угловой минуты. А SCAR-H калибра .308 уверенно показывает кучность, сравнимую с кучностью болтовой винтовки — около 0,5 минуты.

Такое отставание имеет целый комплекс причин, но основа провала — спорная советская концепция о более эффективном поражении противника автоматическим огнем.

Путем статистических выкладок доказывалось, что личному оружию пехотинца не требуется большая точность. Однако в современных боевых действиях всё оказалось не так — сегодня в бою автоматический огонь ведется только пулеметами. В итоге давно назрела необходимость в мощном, точном и самозарядном карабине.

Перед началом работы был проведен анализ недостатков СВД

Необъяснимо длинный и тонкий ствол, на который невозможно установить дульные устройства — эффективный пламегаситель или глушитель. Линейной зависимости кучности боя от длины ствола вообще не существует. Крепление прицела на боковую планку представляет серьезную проблему. Практика показала, что ствол и боковая база прицела не бывают соосны никогда. На СВД невозможно установить предобъективную насадку — ночного видения или тепловизионную.

Отдельная проблема — патрон. Начнем с того, что у нашей страны для подобного оружия нет подходящего мощного патрона, что, конечно, стыдно и странно. Стоящему на вооружении Российской армии винтовочному патрону 7,62х54 мм принадлежит грустный рекорд: это старейший используемый в военных целях винтовочно-пулеметный патрон в мире. Он был разработан еще в позапрошлом веке специально для трехлинейной винтовки Мосина. Главная его проблема — выступающая фланцевая закраина, сильно ограничивающая варианты работы затвора и автоматики. Поэтому Демьян Беляков пока ориентируется на габариты натовского 0.308. Адаптация на близкий по длине отечественный патрон любого калибра займет минимум времени.

ДЕМЬЯН БЕЛЯКОВ УТВЕРЖДАЕТ, ЧТО ВНЕШНИЙ ВИД ОРУЖИЯ НЕ МЕНЕЕ ВАЖЕН, ЧЕМ ЕГО ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ Судя по последним образцам военной техники, с ним согласно большинство конструкторов-оружейников.
ДЕМЬЯН БЕЛЯКОВ УТВЕРЖДАЕТ, ЧТО ВНЕШНИЙ ВИД ОРУЖИЯ НЕ МЕНЕЕ ВАЖЕН, ЧЕМ ЕГО ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Судя по последним образцам военной техники, с ним согласно большинство конструкторов-оружейников.

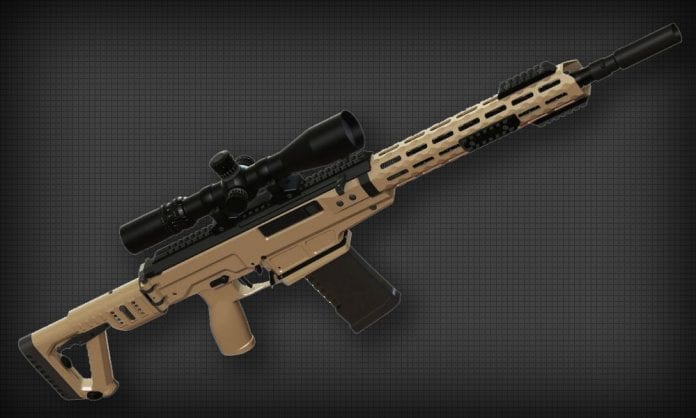

Винтовка-конструктор СК-16

CK-16 — модульная конструкция, позволяющая менять любые узлы. Это дает возможность производить подгонку оружия «под стрелка и под задачи» прямо в поле, заменять в условиях полевых мастерских ствол — самую изнашиваемую часть оружия. И даже менять калибр оружия на производстве без перестройки сборочного процесса.

Прицел на CK-16 крепится на стальную планку Пикатинни, служащую также базой для крепления ствола и направляющими для затворной группы. Похожее решение было применено на МА — малогабаритном автомате Драгунова 1974 года, который, к сожалению, был недооценен и в серию не пошел. Такое решение позволяет на производстве технологично добиться соосности всех важнейших узлов винтовки, что представляет неразрешимую проблему для АК и СВД: сегодня любая операция со снятием прицела приводит к необходимости заново пристреливать оружие.

Интересная особенность СК-16 — принцип работы автоматики. Бич традиционных автоматических винтовок с газовым двигателем, где энергия возникает благодаря отводу пороховых газов через газоотводное отверстие в стенке ствола, — паразитные колебания ствола. Именно поэтому многие снайперские подразделения мира используют неавтоматическое оружие. В винтовке Белякова ствол крепится только к прицельной планке — ни цевье, ни газовый двигатель не оказывают влияния на него при стрельбе.

В СК-16 забор давления для работы автоматики происходит после дульного среза, полностью снимая паразитные колебания ствола во время движения по нему пули, характерные для винтовок с боковыми газовыми двигателями. Похожее решение было применено в снайперской винтовке ТКБ-0145 тульского конструктора А. Адова, в которой удалось добиться надежной работы автоматики даже на более слабом патроне. Рукоятка у СК-16 не сопровождает затворную раму во время стрельбы, однако в случае задержки и неподачи патрона позволяет надежно сцепить ее с затворной рамой одним движением и досылать патрон хоть ударом.

Следующая фишка — двухсторонняя экстракция гильзы с «горячим» переключением направления выброса — пока не применялась нигде, и, очевидно, в «железных» прототипах стоит ожидать непредвиденных трудностей на этом пути. При успешной реализации данной особенности будет гораздо комфортнее вести огонь из тесных закрытых пространств, таких как автомобиль или оконный проем. Незаменима эта опция и для левшей.

ЕВГЕНИЙ ЕРОФЕЕВ, ПОТОМСТВЕННЫЙ ОРУЖЕЙНИК, ВЫПУСКНИК ИЖЕВСКОГО ГОСУДАРСТВЕННОГО ТЕХНИЧЕСКОГО УНИВЕРСИТЕТА ИМ. КАЛАШНИКОВА Работая инженером-конструктором в концерне «Калашников», принимал участие в разработке карабина «Сайга-107» со сбалансированной автоматикой.
ЕВГЕНИЙ ЕРОФЕЕВ, ПОТОМСТВЕННЫЙ ОРУЖЕЙНИК, ВЫПУСКНИК ИЖЕВСКОГО ГОСУДАРСТВЕННОГО ТЕХНИЧЕСКОГО УНИВЕРСИТЕТА ИМ. КАЛАШНИКОВА
Работая инженером-конструктором в концерне «Калашников», принимал участие в разработке карабина «Сайга-107» со сбалансированной автоматикой.

Самая заметная особенность конструкции — откат блока ствола и ствольной коробки. Этот прием повсеместно используется в артиллерии, ранее он также применялся в олимпийских спортивных пружинно-поршневых пневматических пистолетах и винтовках, но в боевом стрелковом оружии встречается крайне редко.

Самый известный пример — автомат Никонова АН-94. Однако откат в нем используется для того, чтобы «успеть» сделать два выстрела за один цикл отката. Фактически в сторону противника быстро вылетают две пули, что теоретически увеличивает вероятность поражения. Однако прицельные приспособления у АН-94 находятся на разных базах — мушка расположена на стволе и двигается вместе с ним, а целик — на задней части ствольной коробки и остается неподвижным. Необходимые технологические люфты в системе не позволяют совмещать их единообразно от выстрела к выстрелу, и в результате невозможно понять, куда прилетит даже первая пуля в цикле, а тем более — вторая.

В СК-16 нет режима автоматического огня, и откат используется только для рассеивания энергии отдачи. За счет очень простого гидравлического амортизатора импульс отдачи «размазывается» по времени, и часть энергии отдачи переходит в тепло. Кроме того, не будем забывать, что выстрел только кажется мгновенным. В действительности во время выстрела на оружие действует несколько импульсов: пуля пытается закрутить винтовку в сторону, противоположную своему вращению. Затворная рама бьет по затвору и поворачивает его, стремясь повернуть винтовку в сторону. Затем происходит экстракция гильзы — ряд слабых «ударчиков», финиш затворной рамы в крайнем заднем положении, — и всё повторяется в обратном порядке. В общем, винтовку или автомат во время стрельбы потряхивает в разных направлениях, а откат позволяет «спрятать» это множество импульсов «внутри» одного движения стреляющего агрегата.

Можно сравнить это с дракой в электричке, проходящей мимо платформы, на которой стоит наблюдатель. Вы этого просто не замечаете, хотя событие происходит в паре метров от вас. Поскольку прицел — открытый или оптический — движется вместе со стреляющим агрегатом, его положение от выстрела к выстрелу относительно канала ствола совершенно не меняется. А скорость процессов откат/накат не позволяет глазу даже заметить движение.

Все это работает на одну цель — сделать смещения ствола и прицела минимальными после каждого выстрела. В идеале стрелок должен четко видеть результат стрельбы и иметь возможность быстро сделать повторный прицельный выстрел. Перекрестие прицела не должно уходить с цели после выстрела. Только такая тактика гарантирует максимальную эффективность стрелкового огня самозарядной винтовки.

Александр Грек | Популярная Механика
