Как собственно я уже писал в третьей части Оружейного ИМХО, СВД без сомнений является «бабушкой» всех DMRок в мире. Ее приобретение сдерживалось лишь невозможностью использовать на ней современный прицельные комплексы. Если вы читали предыдущие “ИМХО”, то могли заметить, что тот же АКМ я приобрел, имея возможность эргономически довести его до уровня той же AR-ки.

И вот, наступил момент, когда то же самое можно сделать и с СВД. Принятая на вооружение в начале 60-х годов, она почти на полвека старше самых современных образцов оружия «пехотных снайперов», но эта замечательная винтовка до сих пор на равных участвует в вооруженных конфликтах по всему миру, успешно с этими образцами конкурируя.

oruzhejnoe-imho-chast-4-svd-ili-eyo-grazhdanskij-variant-tigr-last-day-club-1

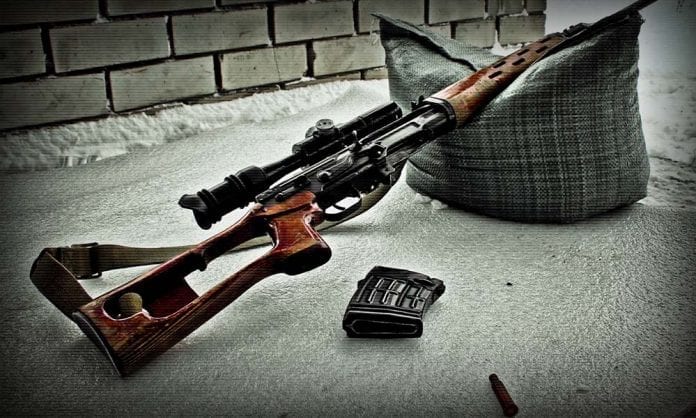

СВД, вид ее прекрасен, органичен и спустя полвека притягивает взгляд ганофилов со всего мира….

Как создавалось это оружие и кем – об этом мой сегодняшний рассказ…

Снайперская Винтовка Драгунова

Следует понимать, что послевоенная советская оборонительная доктрина на рубеже 1946 и 1960 кардинально менялась от пассивно оборонительной до наступательной. Причем, наступательная доктрина по сути своей была оборонительной, ибо основной целью было сбросить экспедиционные американские части в Ла-Манш и не позволить им закрепиться на материковой части Европы.

Доктрина сея было следствием значительного отставания СССР в разработках стратегических ядерных вооружений, и что самое важное – средств их доставки. Более того, ядерное оружие (ЯО) руководством СССР воспринималось как показатель мощи, не более, и не было на тот момент интегрировано с военную доктрину как таковую. Максимум, на что можно было рассчитывать – это применение его в ближних тылах противника, то есть фактически – как тактическое ядерное оружие (ТЯО).

Именно тогда руководство страны поставило приоритетом развитие ракетной техники и полное переоснащение армии с учетом действий в условиях наступательной войны, с применением ТЯО. Именно в этот период были заложены, разработаны и приняты на вооружение танк Т54 и его модификация для ведения боевых действий в условиях применения ядерного оружия – Т55. Танки должны были сходу достигнуть рубеж «Западный берег Рейна», переправиться и в недельный срок подойти к Ла-Маншу.

По замыслу, наличие множества рек не должно было сдерживать продвижение передовых частей вооруженных ПТ76, а пехота не должна была отставать от брони на БТР60 и БМП1. С воздуха части прикроют МиГ17, а в оперативной глубине фронта будут работать ИЛ28. Все было настроено на «блицкриг» – сначала выбить с аэродромов и баз экспедиционные и местные силы НАТО, а потом не дать империалистам перебросить новые войска в Европу, для захвата плацдарма, с целью использования для переброски дальней авиации и атомными бомбами на борту…

Основной упор в этой доктрине делался на осназ, ВДВ и, конечно же, на пехоту, что естественным образом вылилось в принятие на вооружение современных видов пехотного вооружения, стрелкового в частности – АК (впоследствии АКМ), РПК, и конечно же, СВД.

«В 1958 году задание на разработку снайперской винтовки получила группа конструкторов целевого спортивного оружия под руководством Евгения Драгунова, известного создателя спортивного огнестрельного оружия. Им предстояло совместить маневренность и неприхотливость самозарядного оружия с точностью и кучностью стрельбы.

При проектировании снайперской винтовки конструкторская группа Драгунова столкнулась с массой трудностей, которая в основном была связана с зазорами между различными частями винтовки. Нужно было обеспечить оптимальную плотность, чтобы была отличная кучность стрельбы. Но большие зазоры обеспечивают хорошую сопротивляемость оружия загрязнениям и другим воздействиям. В результате конструкторы пришли к разумному компромиссу. После долгих испытаний, в 1963 году, на вооружение Советской Армии поступил винтовка под обозначением СВД

В разобранном виде, первое, что бросается в глаза - абсолютная несхожесть с АК, хотя многие совершенно убеждены, что конструктивно СВД близка к АК. На самом деле газовый двигатель практически идентичен той же HK MR308, а вот решение УСМ в виде полностью съемного блока - по моему вообще замечательное решение.

В разобранном виде, первое, что бросается в глаза – абсолютная несхожесть с АК, хотя многие совершенно убеждены, что конструктивно СВД близка к АК. На самом деле газовый двигатель практически идентичен той же HK MR308, а вот решение УСМ в виде полностью съемного блока – по моему вообще замечательное решение.

Ее основное назначение – поддержка мотострелкового отделения «точечным» огнем. Доктрина не предусматривала окопной войны и засадных действий отдельных снайперов. Боевой единице – отделению пехоты требовалась огневая мощь, транспорт и возможность ведения плотного огня на различных дистанциях и по различным целям, отсюда и автоматы, пулеметы, РПГ и полуавтоматическая скорострельная снайперская (высокоточная) винтовка, позволяющая поражать небронированные цели на дистанциях, превышающий действенный автоматный огонь – 800 метров. При этом стрелок действовал в составе отделения. СВД удачно вписалась в данную концепцию:

«… На третьи сутки передовые части 20 Гвардейской мотострелковой дивизии подошли к Рейну. Поднявшись по тревоге с базы в Эберсвальде, преодолев остаточное и несильное сопротивление Бундесвера, 3 Гвардейская танковая армия совместно с ВольксАрми ГДР, выступившей из под Лейпцига, как горячий нож сквозь масло, минуя крупные города, разрезал прямоугольник, вершинами которого были Лейпциг, Ганновер, Дюссельдорф и Франкфурт. С поставленной задачей справились разведбатовцы – на БТРах, поддерживаемые ПТ76, сходу форсировав Рейн, южнее Кюбленца, закрепились на западном берегу и прикрывали понтонную переправу, наводимую инженерными командами.

В воздухе висели МиГ17е, разгоняя немногочисленные А4 Скайхоки, а вот F86 Сейбров и F4 Фантом, так достававших первые часы операции, видно не было, их база была захвачена 10-й Гвардейской танковой дивизией на Т55, прорвавшихся к Рамштайну после удара тактической ядерной авиабомбой, который нанесли Ил28А 24-ой Воздушной Армии.

Гвардии лейтенант Иванов, вытерев пот вперемешку с сажей, лениво наблюдал за возведением понтонной переправы. Отделение спешилось и отдыхало, лишь пулеметчик не покинул открытого кузова БТР и с тревогой косился на зарево на юго-востоке – Рамштайн горел в адском пламени ядерной реакции.

Иванов осмотрел бойцов и покачал головой – сержант Петров, ветеран ВОВ, снайпер, бравший Кенигсберг, расстелив свежую портянку, разобрав газоотвод, чистил шток поршня СВД. Лейтенант прикрыл глаза и вспомнил, как буквально полгода назад Петров бурчал, сдавая СВТ и принимая секретную СВД. Однако уже спустя пару часов, доведя оружейника до инфаркта тем фактом, что разобрал винтовку практически до винтика, Саныч, так величали между собой Петрова сослуживцы, с любовью перебирал и потирал детали новой «ляли».

Пять дней назад, выйдя маршем из ППД, рота, в которой командиром отделения служил Иванов, практически не вступая в прямое боестолкновение, двигалась к Рейну вслед за отступающими немцами. Он даже и не видел то противника, так, тени и силуэты в размытом камуфляже, мелькающие среди деревьев. Всю работу делали авиация, артиллерия, ДРГ как СА, так и Народной армии ГДР. В города не входили, там работали «немецкие товарищи»…

Исключение составлял Петров – его СВД практически не смолкала. Немцы поначалу применяли тактику засадных действий, применяя противотанковые гранатометы, нападали на колонны с близких дистанций, однако несли большие потери при минимальном успехе. Их просто сметала огнем мотопехота, прикрытая бортами БТРов. Впоследствии они тактику поменяли – сначала тревожили колонну издалека из пулеметов, потом обстреливали остановившуюся или замедлившуюся колонну из М19 – 60 миллиметрового миномета, с дистанции до 1 км, и быстро исчезали в лесу, сделав пару залпов до того, как на них наведут танковые орудия. Враг не наносил урона танкам, но тем не менее пехота стала нести ощутимые потери….

Вот тут и проявились таланты штатных «пехотных» снайперов: сразу после начала обстрела десяток снайперов роты на удалении 800-1000 метров начинали давить минометные позиции, прямо с борта БТРов. Их слаженный беглый огонь был быстрым и губительным, много эффективней зенитных пулеметов – в итоге на колонну падало не более 2-3 мин… За 5 дней марша ни один танк так и не сделал выстрела, в то время как снайперы расстреляли три боекомплекта, и теперь постоянно подписывались у пулеметчиков…

Иванов открыл глаза, и в ушах как наяву прозвучали слова комбата: «Приехали ребята. Впереди Мец, там натуральная мясорубка. Передовые части 10-й остановлены перегруппировавшимися остатками 7 Армии США совместно с британцами, французами и немцами. Их необходимо сбросить в Ла-Манш к исходу 15-х суток, учитывая, что расчётное время прибытия “Стариков-Железнобоков” – 1-ой бронетанковой дивизии армии США, плюс 100 часов. В оперативном тылу противника 28-ые Илы бомбят все, что шевелится, небо наше, но враг бьется насмерть с упорством смертников. Если янки выгрузятся в Марселе, война затянется.»

Впереди ждали тяжелые бои на пути к проливу… »

Той войны, слава Богу, так и не было, но было много других, и везде сухой, рявкающий выстрел СВД извещал противника о проблемах. Спустя сорок лет коалиционные войска влезли на Средний Восток и Афганистан. Буквально первые недели «полицейской», или «стабилизационой» операции принесли плохие новости – повстанцы с СВД в горах наносят ощутимые потери, при этом они находятся за пределами досягаемости штатных М16 и М4. Американцы срочно достали со складов М14…

Интересен поворот истории, когда за 20 лет до этого СА столкнулась с «душманами» в горах Афганистана, СВД эффективно боролась с повстанцами, вооруженными старыми, но точными и дальнобойными Энфилдами, теперь вот «духи» сменили Энфилды на СВД….

Вот, кстати, вырезанная сцена из фильма «РЭМБО», где герой Сталлоне эффективно работает из СВД на 1000 ярдов

Устройство и принцип работы СВД

“7,62-мм снайперская винтовка Драгунова (СВД, Индекс ГРАУ — 6В1) — самозарядная снайперская винтовка, разработанная в 1957—1963 годах группой конструкторов под руководством Евгения Драгунова.

Для стрельбы из СВД применяются винтовочные патроны 7,62×54 мм R с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14), может также стрелять патронами с экспансивными пулями JHP и JSP. Огонь из СВД ведется одиночными выстрелами. Подача патронов при стрельбе производится из коробчатого магазина ёмкостью 10 патронов. На дульной части ствола крепится пламегаситель с пятью продольными прорезями, маскирующий также выстрел в ходе ночных операций и предохраняющий от загрязнения ствола. Наличие газового регулятора для изменения скоростей отката подвижных частей обеспечивает надёжность винтовки в работе.

Винтовка комплектуется оптическим прицелом ПСО-1М2, имеется возможность установки ночных прицелов НСПУМ или НСПУ-3.

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение.

При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

В соответствии с «Наставлением по стрелковом делу» кучность боя винтовки считается нормальной, если при стрельбе четырьмя выстрелами из положения лёжа на дальность 100 м все четыре пробоины умещаются в круг диаметром 8 см. Стрельба ведётся взятыми из герметичной укупорки патронами из одной партии с обыкновенными пулями со стальным сердечником.

Изначально СВД выпускалась с шагом нарезов 320 мм, аналогичным спортивному оружию и обеспечивающим высокую кучность стрельбы, однако при принятии винтовки на вооружение выяснилось, что с таким шагом рассеивание бронебойно-зажигательных пуль Б-32 увеличивается в два раза. В результате было решено изменить шаг нарезов на 240 мм, что привело к увеличению норматива по рассеиванию на дальности 100 м с 8 см до 10 см (что, однако, не нашло отражения в НСД). При стрельбе снайперским патроном 7Н1 рассеивание составляет (в зависимости от шага нарезов) не более 10—12 см на дистанции 300 м”.

Что касается лично моего мнения – СВД была моей мечтой

С тех пор, как я занялся стрельбой более плотно, я сразу понял, что, будучи хорошей винтовкой, СВД, тем не менее, эргономически проигрывала современным DMR, в частности – H&K MR 308, о чем собственно я и писал в одном из выпусков фотообзора “Оружейное ИМХО”.

Но тут происходит ЧУДО!!!! Valentin Vlasenko, это SAG, начинает разработку шасси для СВД!!! Причем не просто обвес, с возможностью эргономического улучшения винтовки – идеей было получить “вывешенный” ствол! Прекрасно зная о качестве продукции “от Валентина”, я сразу же связался с ним и сходу заказал первый товарный образец, не имея самого карабина и не зная, что получится. В итоге шасси я получил на пару недель раньше, чем приобрел собственно сам Тигр.

Таким Тигр предстал после выемки из заводской упаковки. Не буду писать чем Тигр отличается от аутентичной СВД, ибо об этом написано множество статей, скажу лишь, что меня устроил хромированный ствол и нарезы с шагом 320 мм...

Таким Тигр предстал после выемки из заводской упаковки. Не буду писать чем Тигр отличается от аутентичной СВД, ибо об этом написано множество статей, скажу лишь, что меня устроил хромированный ствол и нарезы с шагом 320 мм…

Так уж получилось, что наряду с фотообзорами я начал вести свой видеожурнал на YouTube, где есть серия лобовых сравнений с  H&K 308, а так же “паркетные обзоры” этих уникальных винтовок. Вот они:

Тигр против H&K 308:

Паркетный обзор Тигра:

Подписывайтесь и смотрите)))))


Фотообзор СВД

Ну а теперь собственно мой фотообзор. Я решил не фотографировать подробно внутренние детали Тигра, в отличии от того же Хеклера, в разобранном состояние который мало кто видел. СВД – она и в Африке СВД так же нет тут и фото мишеней, так как они представлены в видеообзорах.

Это фото Валентина. Видно, что шасси состоит из верхнего и нижнего полуцевья. Баррельнат идет в комплекте, дополнительно приобретался переходник под АР приклад

Это фото Валентина. Видно, что шасси состоит из верхнего и нижнего полуцевья. Баррельнат идет в комплекте, дополнительно приобретался переходник под АР приклад

Ни разу не стрельнув, Карабин был одет в шасси. Процедура довольно трудоемка, снимается вся арматура. Вес голого карабина с шасси практически идентична весу штатного карабина.

Ни разу не стрельнув, Карабин был одет в шасси. Процедура довольно трудоемка, снимается вся арматура. Вес голого карабина с шасси практически идентичен весу штатного карабина.

Хорошо видно преходник под АК рукоятку и АР приклады, в данном случае СТР от Магпул. Обратите внимание, ось приклада приподнята ближе к оси ствола, что значительно уменьшает подброс при выстреле.

Хорошо виден переходник под АК рукоятку и AR приклад, в данном случае – CRT от Magpul. Обратите внимание – ось приклада приподнята ближе к оси ствола, что значительно уменьшает подброс при выстреле.

Штатную крышку ствольной коробки необходимо пилить... Медленно и аккуратно, дремелем, под неназойливое возмущение жены))) Если сделать все правильно - получится очень хорошо!

Штатную крышку ствольной коробки необходимо пилить… Медленно и аккуратно, дремелем, под неназойливое возмущение жены))) Если сделать все правильно – получится очень хорошо!

Верхнее полуцевье своей задней частью крепится на штатное крепление "ласточкин хвост". Крышка съемная, это позволяет проводить разборку винтовки без снятия шасси.

Верхнее полуцевье своей задней частью крепится на штатное крепление “ласточкин хвост”. Крышка съемная, это позволяет проводить разборку винтовки без снятия шасси.

Нижнее и верхнее полуцевья крепятся между собой в передней части, а так же и к баррельнату, предварительно закрепленному в месте соединения ствола и ствольной коробки. Нижнее полуцевье позволяет установить сошки.

Нижнее и верхнее полуцевья крепятся между собой в передней части, а так же и к баррельнату, предварительно закрепленному в месте соединения ствола и ствольной коробки. Нижнее полуцевье позволяет установить сошки.

В шасси СВД может принять любой современный прицел.

В шасси СВД может принять любой современный прицел.

Для того, что бы увидеть СВД, надо присматриваться)))

Для того, что бы увидеть СВД, надо присматриваться)))

Ствол вывешен, цевье нигде не касается его.

Ствол вывешен, цевье нигде не касается его.

Верхнее полуцевье чуть короче, для доступа к регулируемому газблоку и его разборке.

Верхнее полуцевье чуть короче, для доступа к регулируемому газблоку и его разборке.

После покраски Тигр выглядел следующим образом.

После покраски Тигр выглядел следующим образом.

На карабине установлен оптический прицел Leupold Mark 6 с сеткой в первой фокальной плоскости, кратностью до х18.

На карабине установлен оптический прицел Leupold Mark 6 с сеткой в первой фокальной плоскости, кратностью до х18.

Карабин очень "плоский"...

Карабин очень “плоский”…

Даже с низким кронштейном проблем с использованием ночной предобъективной насадки не возникает.

Даже с низким кронштейном проблем с использованием ночной предобъективной насадки не возникает.

Вид через ночную насадку на Х6 кратности.

Вид через ночную насадку на Х6 кратности.

На полигоне, радом с Блазером 338...

На полигоне, радом с Блазером 338…

Ваш покорный слуга, довольный как танк))))

Ваш покорный слуга, довольный как танк))))

Благодаря низкой стоимости Барнаульских патронов и высоким характеристикам получившегося Тигра, выезды на "пострелушки" стали происходить значительно чаще)

Благодаря низкой стоимости Барнаульских патронов и высоким характеристикам получившегося Тигра, выезды на “пострелушки” стали происходить значительно чаще)

Это финальный вид карабина, к которому я пришел. По сути поменян ДТК, кронштейн оптики, приклад.

Это финальный вид карабина, к которому я пришел. По сути поменян ДТК, кронштейн оптики, приклад.

Родная колодка мушка-пламегаситель поменяна на PWS - крайне эффективный гибрид пламегасители и ДТК.

Родная колодка мушка-пламегаситель поменяна на PWS – крайне эффективный гибрид пламегасители и ДТК.

Приклад PRS от Magpul - ИМХО, лучший для высокоточных винтовок. Тяжел, но иногда это во благо, есть возможность гибких регулировок.

Приклад PRS от Magpul – ИМХО, лучший для высокоточных винтовок. Тяжел, но иногда это во благо, есть возможность гибких регулировок.

Приклад регулируется по длине, высоте щеки, может быть установлен монопод...

Приклад регулируется по длине, высоте щеки, может быть установлен монопод…

Кронштейн Recknagel из серии Tactical. Возможность регулирования наклона.

Кронштейн Recknagel из серии Tactical. Возможность регулирования наклона.

Выводы: если вы посмотрите видео с канала, вы поймете одно. Тигр в шасси от SAG практически не уступает HK MR308. Здесь же добавлю одно - стреляйте с удовольствием, часто и безопасно!!!!

Выводы: если вы посмотрите видео с канала, вы поймете одно. Тигр в шасси от SAG практически не уступает HK MR308. Здесь же добавлю одно – стреляйте с удовольствием, часто и безопасно!!!!

Этим летом Тигр, кроме полигонов и стрельбищ побывал и на сурчиной охоте.... Как и ХиК.... Тигр - оружие суркогеноцида....

Этим летом Тигр, кроме полигонов и стрельбищ побывал и на сурчиной охоте…. Как и ХиК…. Тигр – оружие суркогеноцида….

P.S. Обзоры от одного к другому становятся менее насыщенными деталями, дабы не повторяться. Кроме того, как я уже сказал, есть уже видеообзоры. При желании могу конечно разобрать все на винтики и описать на фотографиях, но мне почему-то кажется, что это лишнее. По крайней мере, на прошлых отчетах такие фото “лайков” не собирали)))))

Александр Тен
