Переносной зенитно-ракетный комплекс 9К333 "Верба" | Last Day Club

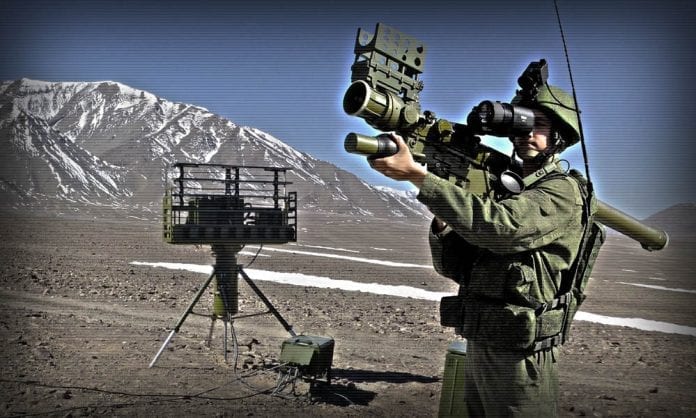

«Верба» (индекс ГРАУ — 9К333, ракета — 9М336) — российский переносной зенитный ракетный комплекс, предназначенный для поражения низколетящих воздушных целей на встречных и догонных курсах в условиях воздействия ложных тепловых помех. При внешней схожести этого ПЗРК со своими предшественниками – такая же «труба», как у «Иглы», тот же прицельный механизм, помогающий зенитчику определить цель и произвести  выстрел – это уже совсем иное оружие, с иными характеристиками. А они в том, что ракета способна поражать уже не только традиционные воздушные суда – самолеты и вертолеты, но и так называемые «малоизлучающие цели» — крылатые ракеты и БПЛА. Ракета 9М336 комплекса 9К333 оснащена инфракрасной трехдиапазонной головкой самонаведения, твёрдотопливным двигателем, позволяющим поражать воздушные цели на дальности свыше 6 км и на высоте больше 4 км.

ПЗРК Верба - Last Day Club (2)В комплекс входит автоматизированная система управления (АСУ), производящая обнаружение воздушных целей, в том числе групповых, определение параметров их полёта, а также распределение найденных целей между зенитчиками с учётом их расположения.

В состав ПЗРК “Верба” входят:

  • Ракета 9М336
  • Пусковой механизм 9П521
  • Наземный радиолокационный запросчик “свой – чужой” 1Л229В
  • Подвижный контрольный пункт 9В861
  • Малогабаритный радиолокационный обнаружитель 1Л122
  • Модуль планирования 9С931
  • Модуль разведки и управления 9С932-1
  • Переносной модуль управления огнём 9С933 (в бригадном комплекте), встроенный монтажный комплект 9С933-1 (в дивизионном комплекте)
  • Комплект средства автоматизации стрелка-зенитчика 9С935
  • Учебно-тренировочные средства

Преимущества ПЗРК “Верба” перед предшественниками:

  • Значительно улучшилось качество: теперь нет необходимости проводить периодические проверки с охлаждением головки самонаведения азотом. Это дает возможность отказаться от дополнительного оборудования, от хранилищ с азотом, сэкономить людские ресурсы
  • Улучшена надёжность комплекса
  • В то же время сохранена высокая преемственность с предыдущими ПЗРК в части боевой работы, эксплуатации, проведения технического обслуживания и обучения

Коломенское КБМ заключило долгосрочный контракт с Министерством обороны РФ на поставку “Вербы” и развернуло серийное производство нового ПЗРК.

Технические характеристики
Масса БЧ, кг 1,5
Дальность действия, м 500—6400
Высота поражения, м 10—4500
Скорость цели, м/с до 500
Время реакции ПЗРК, сек. до 8

Ракета ПЗРК “Верба”

Ракета этого комплекса оснащена уникальной трехспектральной головкой самонаведения, работающей в ультрафиолетовом, ближнем инфракрасном и среднем инфракрасном диапазонах. Именно такая разность спектров позволяет получить больше информации о цели, что делает ПЗРК «избирательным» оружием. Кроме того, головка «Вербы» обладает и значительно большей в сравнении с ПЗРК «Игла-С» чувствительностью. Это увеличивает дальность захвата воздушных объектов. Также головка самонаведения автоматически выполняет «селекцию» ложных тепловых целей (тепловых помех) и сосредотачивается на объекте с наиболее сильным тепловым излучением.

Ракета по своим характеристикам более чем оптимальна для переносных зенитных средств на поле боя. Новый твердотопливный двигатель дает возможность выполнять успешный выстрел по объекту, находящемуся от стрелка на дальности свыше шести километров и летящему со скоростью 500 метров в секунду. Масса ракеты – всего полтора килограмма, но при этом высота поражения варьируется от десяти (!) до 4,5 тысяч метров. Ближайший иностранный конкурент российского ПЗРК – американский комплекс FIM-92 «Стингер» может применяться только по воздушным целям, находящимся на высоте от 180 метров. То есть вертолет противника сможет спокойно расстреливать позиции американской пехоты с высоты ниже этой отметки: поразить зависшую винтокрылую машину из «Стингера» будет попросту невозможно. Не самые достойные показатели у штатовской ПЗРК и по другим характеристикам. Так, высота цели, которую может достигать ракета «Стингера», не может превышать 3,8 тысяч метров, а удаленность от места нахождения стрелка – 4,8 тысячи.

ПЗРК Верба - Last Day Club (3)Испытание Арктикой

Командир зенитного ракетного полка 98-й воздушно-десантной дивизии полковник Андрей Мусиенко (в составе этого соединения также проходили апробацию ПЗРК «Верба») подчеркивает, что с поступлением нового комплекса процесс управления противовоздушным боем в подразделениях ВДВ ускорился более чем в 10 раз. Ранее от момента обнаружения цели старшим начальником до пуска ракеты стрелком-зенитчиком проходило более трех-пяти минут, сейчас – считанные секунды. Такие параметры, считают офицеры войскового звена, полностью соответствуют потребностям современного противовоздушного боя – высокомобильного и динамичного противодействия средствам воздушного нападения, требующего применения современного вооружения и оперативного управления им.

К слову, ПЗРК «Верба», в комплект которого включены элементы автоматизированной системы управления, полностью сопрягаются с применяемой в ВДВ АСУ «Андромеда-Д». Неплохо показала себя «Верба» и в ходе одного из учений десантников в Арктической зоне. Даже в условиях аномально низких температур никаких сбоев или отказов в применении этого оружия и систем управления им не произошло. Как отметил генеральный конструктор ОАО «НПК «КБМ» Валерий Кашин, в настоящий момент в разработке находится морская и вертолетная версии «Вербы».
