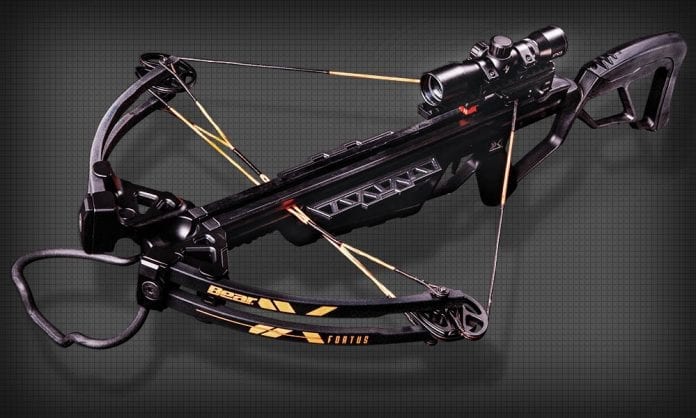

Современные арбалеты. Основы, терминология, классификация. Часть 1

арбалет, военная история, метательное оружие, необычное оружие

Популярность этого оружия растёт, всё больше людей хотят прикоснуться к этому прекрасному образцу людского прогресса. Ведь человечество всегда стремилось поражать цели более быстро, более точно, с большего расстояния. Кто-то хочет прикоснуться к мечте детства, кто-то охотится, кто-то изготовить арбалет собственными руками, а кому-то нравится просто пострелять по мишени. У большинства новичков в арбалетном деле возникает множество вопросов по поводу, какой арбалет купить или изготовить , что такое «колодка», «направляющая», «кивер», «кабель», чем «блочник» отличается от «классики» и многие другие вопросы.

Действительно, бывшее мощное метательное оружие древних армий испытывает некую «эпоху Возрождения» в наше время, теперь оно доступно практически всем. Любой гражданин, достигший 18-тилетнего возраста и имеющий при себе паспорт, может приобрести арбалет с силой дуги до 43 кг, у которого есть соответствующий сертификат. Естественно имеются и ограничения – в нашей стране арбалеты с силой натяжения свыше 43 кг считаются оружием, и охота с ним запрещена. То есть, даже имея охотничий билет, поохотится с арбалетом пока не судьба. Возможно, через какое-то время, в нашем законодательстве что-то в этом плане изменится, и охотник сможет ощутить, что такое быть один на один с мощным зверем, когда заряжена одна стрела и нет права на ошибку, так как перезарядка арбалета, даже с взводным рычагом, занимает достаточно много времени. Естественно, на охотнике с арбалетом лежит больше ответственности, так как возможности произвести повторный выстрел и добить подранка — нет. Выстрел должен быть произведён с небольшой дистанции и наверняка в области, несовместимые с жизнью животного.

Рис.1. Основные части арбалета.
Рис.1. Основные части арбалета.

Смысл данной статьи не в том, чтобы рассказать, откуда и как появился арбалет (самострел), а объяснить, из каких частей состоит арбалет, какие арбалеты бывают, какие аксессуары используются к ним, типы боеприпасов , натяжные устройства и т.п.

1. Основные части арбалета и основные термины

Современный арбалет, конечно, принципом работы (выброс метаемого снаряда тетивой, удерживаемой спусковым механизмом, посредством спускового рычага (крючка), за счёт запасённой энергии упругого элемента (дуги, плеч), расположенного поперёк ложа) не отличается от своего, более старшего собрата, однако конструкция претерпела достаточно сильные изменения.

Рис.2. Арбалет с единой ложей-направляющей
Рис.2. Арбалет с единой ложей-направляющей

Вначале рассмотрим основные части арбалета на примере аппарата, так называемой, «классической» компоновки. Самым заметным отличием ее от обычной старинной схема арбалета, будет лишь наличие раздельных плеч вместо цельной дуги. Но так как подавляющее большинство современных арбалетов имеет такие раздельные плечи, то они фактически и есть «классика» нашего времени.

Все части арбалета крепятся на едином профиле – направляющей. Есть арбалеты, в которых все детали крепятся непосредственно к ложу и такая деталь, как таковая отсутствует. В таком случае – направляющей называют жёлоб, в котором помещается стрела. Пример такого арбалета на рис.2. Обратите внимание – представленный на последнем рисунке арбалет, имеет также более простые – прямые плечи. Направляющая не должна иметь никаких изгибов и кривизны, ведь по сути – это «ствол» арбалета. Сами понимаете, какова будет стрельба из оружия с кривым дулом. Направляющая, в той части, по которой будут ходить тетива и стрела, полируется для лучшего скольжения снаряда и меньшего износа обмотки тетивы. Так же, дополнительно используют смазку. Тетиву натирают воском (пчелиным или специальным для тетивы).

Как упоминалось выше, в большинстве современных арбалетов дуга сделана разрезной, то есть фактически мы имеем два отдельных плеча. Во-первых, это позволяет поднять плечи так, чтобы они располагались на уровне верхнего края направляющей без наклона, что позволяет уменьшить трение тетивы о направляющую; во-вторых, это позволяет располагать плечи более параллельно направляющей; и, в третьих, для удобства транспортировки. Очень важно, чтобы оба плеча имели одинаковые характеристики по геометрическим параметрам и по физическим свойствам.

Рис.3. Арбалет-пистолет с отдельной надстройкой над замком
Рис.3. Арбалет-пистолет с отдельной надстройкой над замком

Плечи крепятся к направляющей или непосредственно к ложу с помощью колодки – к этой детали, несущей серьёзную нагрузку, предъявляются достаточно жёсткие требования по прочности и по геометрии. Ведь от точности ее изготовления будет зависеть синхронность работы плеч, а от прочности – надёжность и здоровье стрелка. Вообще, в арбалете, для правильной работы и для точной стрельбы – точность изготовления механизмов должна быть на достаточно высоком уровне.

Тетива — важная и очень ответственная часть арбалета. Она должна отвечать нескольким требованиям – быть прочной, лёгкой, гибкой, не тянуться и хорошо держать рывок. Преимущественно, на современных арбалетах плетётся тетива из синтетического волокна дайнема (Dyneema). Из этих же волокон делается и рыболовная плетёнка, которая, из-за её большого выбора и доступности, является одним из лучших материалов для самостоятельного плетения тетивы. На тетиве, в местах трения о направляющую и на петлях, накидываемых на концы плеч, делается обмотка, к примеру, из капроновой нити. Такую обмотку перематывают по мере её истирания – в основном это касается боевой части, где тетива изнашивается сильнее всего.

В задней части направляющей монтируют спусковой механизм (СМ), который также ещё называют замком. Этот механизм удерживает тетиву во взведённом состоянии и позволяет легко отпустить ее при нажатии на спусковой крючок (рычаг). Он может быть собран прямо в направляющей или иметь отдельный корпус, монтируемый в неё. Если направляющая, как отдельная деталь отсутствует, то замок врезается непосредственно в ложе. Корпус СМ-а арбалета в верхней части обычно имеет надстройку, на которую монтируются прицельные приспособления или планки, типа «ласточкин хвост», планка Вивера или Пикатинни, под всевозможные оптические или коллиматорные прицелы. Так же на надстройке крепят прижим для стрелы, который представляет собой пластинчатую пружину, удерживающую стрелу от выпадения в заряженном арбалете.

Рис.4. Сборка основных частей арбалета
Рис.4. Сборка основных частей арбалета

На некоторых арбалетах, надстройка не является частью замка, а крепится отдельной деталью к арбалету над СМ-ом (рис.3). Существуют надстройки, которые могут регулироваться – у них меняется угол наклона, что даёт приспособить прицельные приспособления арбалета к более дальним дистанциям, ведь полёт стрелы по настильности (прямолинейности) сильно уступает огнестрельному оружию. Хотя, по моему скромному мнению, это не имеет особого смысла, так как скорость стрелы с расстоянием достаточно сильно падает, и время, за какое она пролетит, к примеру, 200 м – достаточно большое. Естественно, и убойность на таком расстоянии невелика.

Немного о ложе арбалета. В принципе, больших отличий от лож огнестрельного оружия, в нём нет. Единственно, за счёт надстройки и высоко поднятых прицельных приспособлений, линия приклада располагается выше. Направляющая в сборе с остальными частями арбалета крепится в ложе или, как говорилось уже выше – все части арбалета монтируются на самом ложе. Пример сборки основных частей арбалета показан на рис.4.

2. Классификация арбалетов

По государственными стандартами РФ [Изменение № 1 ГОСТ Р 51905—2002 Арбалеты спортивные, арбалеты для отдыха и развлечения и снаряды к ним. Технические требования и методы испытаний на безопасность], арбалеты принято делить на:

  • арбалеты универсальные спортивно–охотничьи и матчевые спортивные, являющиеся метательным оружием и предназначенные для использования на спортивной охоте, в учебно–тренировочном процессе и при проведении соревнований;
  • арбалеты спортивные (традиционные, полевые и др.), не относящиеся к метательному оружию, являющиеся спортивным инвентарем, предназначенным для использования в учебно–тренировочном процессе и при проведении соревнований;
  • арбалеты для отдыха и развлечения, не относящиеся к метательному оружию, являющиеся изделиями хозяйственно–бытового назначения, предназначенными для проведения досуга и занятий массовым спортом;
  • арбалеты, изготовленные самодельным способом (в части определения их принадлежности к метательному оружию при проведении криминалистических экспертиз).

Основным критерием градации является сила дуг арбалета (табл.1).

По этому же госту существует следующая ниже таблица классификации (табл.2). Это то, что касается законодательства и стандартов РФ.

Рис.5. Спортивный матчевый арбалет.
Рис.5. Спортивный матчевый арбалет.

Но мне хотелось бы предложить несколько другую классификацию современных арбалетов.
Классификация по назначению:

  1. Спортивные матчевые арбалеты
  2. Копии, реплики старинных арбалетов
  3. Арбалеты для развлечения и отдыха
  4. Охотничьи арбалеты.
Рис.6. Реплика средневекового арбалета (автор 'Dirty' Burdwood)
Рис.6. Реплика средневекового арбалета (автор ‘Dirty’ Burdwood)

С матчевыми арбалетами (рис.5), в общем-то, всё ясно – это обособленный класс арбалетов, являющихся спортивным снарядом и одновременно, по криминалистическим требованиям РФ – оружием. На них мы подробно останавливаться не будем.

Дальше, вторым классом, идут копии и реплики старинных арбалетов — боевых, спортивных и охотничьих арбалетов, изготовлявшихся до XX в. То есть — это и греческие гастрафеты, и аркебузы (арбалет со стволом), и шнепперы с балестрами (арбалеты, стреляющие пулями), а также классические арбалеты, с совершенствуемыми на протяжении веков взводными устройствами – с поясным крюком, с «козьей ногой», с английским воротом, с кранекином. Естественно, по тем же криминалистическим требованиям, большинство копий, особенно аутентичных, будут являться оружием. А вот реплики старинных арбалетов имеют сходство с оригиналами только внешнее, да и то, часто и внешние отличия столь существенны, что только полностью неискушённому в арбалетах человеку, такие изделия могут показаться копией (рис.6).

Материалы для изготовления могут быть любыми, включая разнообразные полимеры. Вот такие самострелы вполне могут укладываться в рамки законных 43-х кг. Копии и реплики старинных арбалетов, в основном, являются сувенирно-музейной продукцией, а так же стезёй фанатов-реконструкторов этого оружия. Хотя, за границей имеется достаточно большое количество арбалетных союзов, которые специализируются именно на старинных арбалетах, проводят встречи, выставки и соревнования по стрельбе. Но всё же, такие арбалеты мало подходят для развлекательной стрельбы, особенно это касается копий, в силу их мощи (опять пресловутые «43 кг»), сложности изготовления боеприпасов (форма старинных болтов в основном веретенообразная), которые часто просто разлетаются в щепу при ударе о мишень.

Позволю себе некое сравнение – увлечение старинными арбалетами сродни курению трубки. Это проявление некого эстетизма, вот послушайте, как такие люди отзываются о своём увлечении: «…чтобы получить удовольствие от курения трубки, нужно время. Это сигарету Вы можете курить на бегу, на работе, в туалете. Трубка — это ритуал. Выберите часок — другой, расслабьтесь. Пусть суета оставит Вас на время. Медленно и аккуратно забейте трубочку. Удобно откиньтесь в любимом кресле. Любовно прикурите ее и наберите полный рот ароматного дыма. Выпустите клуб дыма и почувствуйте, как в нем растворяются все Ваши проблемы. Вашу руку греет нежная и преданная подруга, а в красоте ее, в извилинах узоров дерева и плавных линиях, Вы каждый раз будете открывать для себя что — то новое. Такую красоту и преданность в женщинах иногда найти сложнее, чем в трубках…»

Рис.7. Bowtech "Desert Stryker"
Рис.7. Bowtech «Desert Stryker»

Перейдём, к так называемым, арбалетам для развлечения и отдыха. Большинство, представленных на рынке арбалетов, именно этого класса. Сюда входят арбалеты-пистолеты и арбалеты винтовочного типа всех конструкций, не превышающие пикового усилия взведения тетивы в 43 кг. Многие арбалеты в этой группе из следующего — охотничьего класса, но с ослабленными по стандартам нашей страны плечами. Хотя и с 43-х килограммовыми плечами, особенно это касается блочных арбалетов, в силу их конструктивных особенностей, можно поохотиться на мелкую дичь и птицу. К примеру, один из рекордсменов по скорости стрелы Bowtech «Desert Stryker» (рис.7), комплектовался для РФ ослабленными плечами в 43 кг.

Никаких серьёзных конструктивных отличий в охотничьих арбалетах нет. Главное – это их мощные плечи — до 80 кг в блочниках и до 150 и более в классических арбалетах. Что позволяет с хорошей энергией отправить тяжёлую стрелу с наконечником типа «бродхед» (трёх-четырёх лезвийный охотничий наконечник) в цель. Естественно, охотничьи арбалеты – это всегда самые дорогие и наиболее хорошо укомплектованные аппараты.
Классификация по конструкции силовой части.

  1. Арбалеты с классическими плечами:
    a) с простыми плечами;
    b) с рекурсивными плечами.
  2. Арбалеты блочной конструкции:
    a) с полиспастной системой в 2, 4, 6 и 8 роликов;
    b) с круглыми эксцентричными блоками;
    c) с овальными эксцентричными блоками;
    d) с бинарными эксцентриками.
  3. Арбалеты с неклассическим расположением плеч:
    a) с обратными плечами;
    b) с другим расположением плеч и с системой роликов (блоков).

Разберём по порядку выше перечисленные конструкции. Простые плечи в свободном состоянии без тетивы представляют собой прямую или немного выгнутую к стрелку пластину (монолук) или пару таких пластин (разрезные плечи). Большинство старинных арбалетов имели монолук, в современных же арбалетах большее распространение получили разрезные плечи.

Рис.8. Арбалет Excalibur «Apex Light»
Рис.8. Арбалет Excalibur «Apex Light»

Пример простых раздельных плеч — модель канадской фирмы «Excalibur» для подросткового поколения (Так же, такие плечи не редки у самодельщиков по причине доступности материала (рессоры от автомобилей, а так же другие пружинные элементы – пилы, торсионы) и простоты изготовления. Пример самоделки автора с плечами из диска от циркулярной пилы приведён на рис. 2.

Основное же количество современных арбалетов «классической» компоновки комплектуется рекурсивными плечами. Такие плечи, отличаются от прямых тем, что имеют на концах характерный и довольно заметный изгиб вперед. В свободном состоянии, без тетивы, законцовки таких плеч, как правило, уходят вперед дальше линии тетивы и даже дальше середины лука, образуя выгнутую от стрелка дугу (рис.10). Степень рекурсивности может варьироваться в широких пределах. Практически все арбалеты, выпускаемые той же фирмой «Excalibur» имеют такие плечи (рис.9, 10).

Рис. 9. Арбалет Excalibur «Equinox» с рекурсивными плечами.
Рис. 9. Арбалет Excalibur «Equinox» с рекурсивными плечами.
Рис. 10. Передняя часть арбалета Excalibur «VIXEN» с плечами без тетивы.
Рис. 10. Передняя часть арбалета Excalibur «VIXEN» с плечами без тетивы.

Рекурсивные плечи также могут быть моно (рис. 11) или разрезными.

И простые, и рекурсивные плечи делаются с заужением от корня к концам. Часто и по ширине — и по толщине. Это сделано для того, чтобы плечи изгибались при натяжении равномерно по всей длине, или даже чуть сильнее к законцовкам, что способствует повышению КПД работы плеч – снижается масса, возрастает скорость распрямления плеч.

Рекурсивность помогает достичь ещё большей эффективности работы. Изогнутые законцовки плеч дают дополнительный рычаг, который по мере натягивания тетивы как бы увеличивает длину плеча, изменяя расстояние от центра поворота (от центра лука) до тетивы.. То есть, по мере увеличения сопротивления дуги, также увеличивается рычаг за который мы преодолеваем это сопротивление. Благодаря этому рекурсивный лук тянется равномернее, его усилие по всему рабочему ходу меньше изменяется, и при равном с обычным (простым) луком натяжении, рекурсивный лук имеет гораздо больший преднатяг, что даёт ему возможность до самого конца толкать стрелу с большим усилием. Фактически происходит частичное изменение «передаточного числа» усилия дуги на тетиву.

Лук с установленной тетивой, но в невзведённом состоянии предварительно напряжён, то есть имеет преднатяг. Величина преднатяга подбирается таким образом, чтобы материал, из которого изготовлены плечи, имел запас прочности на требуемом рабочем ходе тетивы. То есть, находится компромисс между мощью дуги и свойствами материала, из которого она изготовлена. Говоря простыми словами, укорачиваем тетиву – увеличиваем преднатяг, соответственно изменяется мощь лука в большую сторону, но и увеличивается шанс его поломки с вытекающими последствиями возможной травмы стрелка.

Рис.12. Принцип действия блока и полиспаста. а – одиночный блок (с одним тросом, протянутым по желобу единственного шкива); б – комбинация из двух одиночных блоков с единым тросом, охватывающим оба шкива; в – пара двужелобковых блоков, по четырем спаренным желобам которых проходит единый трос.
Рис.12. Принцип действия блока и полиспаста. а – одиночный блок (с одним тросом, протянутым по желобу единственного шкива); б – комбинация из двух одиночных блоков с единым тросом, охватывающим оба шкива; в – пара двужелобковых блоков, по четырем спаренным желобам которых проходит единый трос.

Следующей ступенью развития арбалетов стали системы с полиспастом. Полиспаст представляет собой обоймы с одним или несколькими круглыми подвижными роликами (рис 12). В теории, в зависимости от кратности (количества ветвей троса и количества роликов) полиспаста, можно добиться снижения усилия натяжения тетивы от двух до четырёх раз (системы с двумя, четырьмя, шестью, восьмью роликами) и увеличить скорость движения тетивы при выстреле в такое же количество раз.

Так же, система с полиспастом позволяет уменьшить поперечные габариты арбалета, так как ход конца плеча в них значительно меньше при обычной длине рабочего хода. На практике же кроме плюсов имеются и минусы этой системы: потери на трение троса о ролики, на трение их осей, на перемещение массы серёг плеч (серьги – это обоймы роликов на конце плеч), не параллельность ветвей троса (тетивы, которая в полиспастных системах значительна).

На рис. 13 представлен пример, как при добавлении пары роликов и одинаковом ходе концов плеч, увеличивается ход тетивы.

Рис.13. Сравнение полиспастной системы с простыми плечами.
Рис.13. Сравнение полиспастной системы с простыми плечами.

На большинстве полиспастных арбалетов заводских конструкций восемь роликов (рис. 14). С двумя роликами арбалеты чрезвычайно редки (рис.15), как и с шестью – могу в пример привести только прекрасный самодельный арбалет «Рысь» от Zmeelink’а (рис.16). С четырьмя роликами встречается много самодельных аппаратов (рис.17), есть и заводские (рис.18).

Рис.14. Арбалет Интерлопер «Чёрный питон».
Рис.14. Арбалет Интерлопер «Чёрный питон».
Рис.15. Арбалет от Ralph’а
Рис.15. Арбалет от Ralph’а

На заводских и на многих самодельных арбалетах, средние ролики связаны со следующей парой тягой, как на рис. 14, 17, 18, но практика показала, что лучше их делать жёстко закреплёнными на направляющей, что даёт опустить их ниже уровня роликов на концах плеч, не мешая свободному ходу тетивы и распрямлению плеч (рис. 16, 19).

Рис. 16. Арбалет «Рысь» от Zmeelink’а
Рис. 16. Арбалет «Рысь» от Zmeelink’а
Рис. 17. Арбалет от daf13
Рис. 17. Арбалет от daf13
Рис. 18. Арбалет-пистолет Интерлопер «Аспид».
Рис. 18. Арбалет-пистолет Интерлопер «Аспид».
Рис. 19. Арбалет с восьмью роликами, средние закреплены жёстко
Рис. 19. Арбалет с восьмью роликами, средние закреплены жёстко

Для оптимальной работы полиспастных систем, плечи, относительно направляющей, должны располагаться как можно более параллельно к ней, так как тетива воздействует на концы плеч посредством роликов, которые стремятся изгибать плечи не к стрелку, а друг другу. То есть, чем острее угол между плечом и направляющей, тем лучше. Конечно же, если плечи поставить параллельно, то это значительно уменьшит поперечные габариты арбалета, но и увеличит продольные. Поэтому здесь стоит искать «золотую середину» — и плечи редко располагают под меньшим, чем 45 градусов углом к направляющей. Хорошее решение  — псевдопараллельные плечи (рис. 19а).

Рис. 19а. Псевдопараллельные плечи, автор igora
Рис. 19а. Псевдопараллельные плечи, автор igora

Как это описал сам автор: «Суть предложеного 2-го метода — сделать так, чтобы плечи обычного цельного монолука работали так-же как параллельные ложу (к чему все производители и стремятся) оставаясь при этом обычной дугой и даже вообще без изгиба. Попутно увеличивается передаточное число используемого полиспаста. Причем, например, на рисунке, полиспаст во 2-м варианте даст передаточное число примерно как у 8-ми роликового, а реально при этом добавлено их только два. Ну и (и главное ! ) выправится направление сил прилагаемых к плечу). Самый большой косяк что вижу — длинная тетива, но не длиньше ведь чем у 8-и роликового».

Плечи полиспастных арбалетов делаются короткими и жёсткими, часто без заужения по ширине и толщине, ведь ход конца плеча в этих системах небольшой, а усилие, которое должны создавать плечи в разы выше, чем в «классических» системах.

Материал заводских плеч — однонаправленный стеклопластик. Самодельных, чаще всего, — рессоры от автомобилей,

Полиспаст передает усилие от плеч на тетиву через некоторое передаточное число (которое обычно понижает усилие и увеличивает ход). Но поскольку это передаточное число постоянное, то с возрастанием, по мере изгиба, усилия на дуге – оно аналогично возрастает на тетиве. Чтобы избавится от этого, и ещё более улучшить стрелковые качества арбалетов, появились, так называемые блоки.

Они позволяют передавать усилие от плеч на тетиву с переменным передаточным числом, обеспечивая этим, вне зависимости от степени изгиба дуги и усилия на ней, на тетиве всегда желаемое усилие. Одни из самых простых блоков — круглые эксцентрические блоки. Это уже более сложная по сравнению с полиспастом система – каждый блок состоит из двух, закреплённых вместе, роликов, ось, на которой он вращается смещена относительно центра (рис. 20). Тетивы две – одна, из двух частей, соединяющая силовые ролики блоков и противоположные концы плеч, называется силовой или технической тетивой (синяя с жёлтой развилкой на рисунке), и вторая – боевая или скоростная тетива, которая непосредственно разгоняет стрелу (белая с красной обмоткой, рис. 21).

Рис.20. Круглые эксцентрические блоки (отверстие под ось выделено)
Рис.20. Круглые эксцентрические блоки (отверстие под ось выделено)
Рис. 21. Система с круглыми эксцентрическими блоками
Рис. 21. Система с круглыми эксцентрическими блоками

Схема расположения и запасовки тетив в системах с круглыми эксцентрическими блоками показана на рис. 22. Также, концы силовых тетив могут крепиться не на ролики на концах осей блоков (рис. 21), а посредством переходной детали под блоком, крепящейся к оси (рис. 23).

Из-за того, что силовая тетива проходит не на много ниже скоростной, возникла необходимость её несколько опустить, чтобы она не мешала нижнему оперению стрелы. Поэтому во всех арбалетах с эксцентриками имеется характерная прорезь под силовую тетиву, с бегающей внутри неё по направляющей деталью с двумя прорезями под левую и правую силовые тетивы (рис. 22).

Рис.22а. Расположение блоков, тетивы и отжимающей детали (вид сверху)
Рис.22а. Расположение блоков, тетивы и отжимающей детали (вид сверху)
Рис.22б. Расположение блоков, тетивы и отжимающей детали (вид снизу)
Рис.22б. Расположение блоков, тетивы и отжимающей детали (вид снизу)

Ещё одна особенность эксцентриков — в конце натяга, работой блока обеспечивается так называемый, сброс – резкое уменьшение усилия натяга. Поэтому у таких арбалетов сила натяжения меряется по пиковому усилию, а не при доведении тетивы до срабатывания замка, как при простой и рекурсивных дугах или в полиспастных системах.

Рис. 23. Арбалет Barnett «Lightning» с круглыми эксцентриками.
Рис. 23. Арбалет Barnett «Lightning» с круглыми эксцентриками.

Следующей ступенью развития арбалетов стало применение вместо круглых блоков – овальных эксцентриков (рис. 24.). Форма этих блоков только напоминает овал, но на самом деле она более сложная. Дело в том, что в таких блоках, управление усилием на тетиве осуществляется не только простым смещением оси блока, но и изменением самой формы роликов образующих блок. Это позволяет формировать на тетиве абсолютно любое желаемое усилие на всем ее рабочем ходе. Небольшая иллюстрация работы овального эксцентрика (рис. 25) показывает, как меняется передаточное число между силовой и скоростной частью блока в процессе его раскручивания.

Комбинируя формы и размеры силовой и скоростной части блока, а так же их соотношение друг с другом, можно подобрать оптимальные характеристики усилия, скорости и ход тетивы для конкретных плеч. Примеры арбалетов с овальными эксцентриками на рис. 26, 27, 28.

Рис. 24. Овальные эксцентрические блоки
Рис. 24. Овальные эксцентрические блоки
Рис. 25. Иллюстрация работы овального эксцентрика (автор andrey 74)
Рис. 25. Иллюстрация работы овального эксцентрика (автор andrey 74)
Рис.26. Ten Point «Phantom»
Рис.26. Ten Point «Phantom»
Рис. 27. Darton «Serpent»
Рис. 27. Darton «Serpent»
Рис. 28. Арбалет Parker «SAFARI CLASSIC»
Рис. 28. Арбалет Parker «SAFARI CLASSIC»

На некоторых моделях арбалетов с овальными эксцентриками блоки устанавливаются в противоположном направлении и тетива ложится с противоположной от стрелка стороны – это, так называемые, «зеркальные блоки» (рис.29). В таком случае, арбалет становится несколько компактнее в продольном направлении, чем при обычном расположении эксцентриков.

Рис. 29. Арбалет Parker «Cyclone»
Рис. 29. Арбалет Parker «Cyclone»

В последнее время наметилась тенденция увеличения блоков практически до размеров лучных. За счёт сматывания большего количества тетивы с блоков, мы получаем больший ход тетивы, а значит, что поперечные габариты арбалетов можно ещё уменьшить. При том, что с такими большими эксцентриками ход тетивы арбалетов приблизился к 45 см! Самми яркими представителями нового поколения арбалетов и рекордсменами по скорости стрелы, являются арбалеты PSE «TAC-15» (рис. 30) и Bowtech «Stryker» (рис.32). Оба арбалета по-своему уникальны.

Остановимся чуть подробнее на TAC-15. За счёт его огромных эксцентриков, ширина от оси до оси блоков в невзведённом состоянии составляет 42.5 см, а в взведённом – 29.8 см. А ход тетивы рекорден для арбалета – 45 см! При пиковом усилии в 77.2 кг, он способен посылать стрелу, весом 425 гран (26.44 г) со скоростью 125.6 м/с. В данное время – это абсолютный рекорд для арбалетов. Развиваемая при этом кинетическая энергия до 217 Дж, достаточна для охоты на любое крупное животное. Ещё арбалет необычен тем, что задняя часть арбалета от автоматической винтовки AR-15 (М16) – как известно, эта винтовка имеет модульную конструкцию (рис. 31). Поэтому любое оружие на основе М16, можно легко превратить в арбалет. TAC-15 имеет встроенное устройство взведения лебёдочного типа. Ещё один момент – стрела у этого арбалета не лежит на направляющей, а как у лука – опирается передним краем на полочку. Да и стрелы, рекомендованные производителем, так же имеют рекордную длину для арбалетов – 26.25 дюйма (~66.7 см)!

Рис. 30. Арбалет PSE «TAC-15».
Рис. 30. Арбалет PSE «TAC-15».
Рис. 31. Винтовка AR-15
Рис. 31. Винтовка AR-15
Рис. 32. Арбалет Bowtech "Stryker"
Рис. 32. Арбалет Bowtech «Stryker»

Арбалет Bowtech «Stryker» имеет немного более скромные характеристики, он запускает стрелу, массой в 425 гран, со скоростью 123.4 м/с, имея при этом кинетическую энергию в 210 Дж. Ширина его от оси до оси блока в ненатянутом состоянии составляет 69.2 см, а в натянутом – 61.6 см, пиковая сила натяжения – 79.45 кг при ходе тетивы в 432 мм. Но есть у «Stryker» одна особенность – бинарные эксцентрики, что относит его к следующему подклассу блочных арбалетов.

В чём же их отличия бинарных эксцентриков от обычных овальных? Постараемся разобраться. У всех блочных арбалетов есть одна нехорошая особенность – центр их тетивы (упор стрелы) может смещаться в левую или правую сторону из-за того, что каждый вращается независимо, вследствие чего точность стрельбы падает. В бинарных системах же на блоках имеется дополнительный третий шкивчик, на который наматывается другой конец силовой тетивы правой или левой стороны, за счёт чего и происходит синхронизация (рис.33.). На рис. 34 приведён для наглядности пример бинарного эксцентрика блочного лука.

Рис. 33. Иллюстрация работы бинарных эксцентриков от igora
Рис. 33. Иллюстрация работы бинарных эксцентриков от igora
Рис. 34. Бинарный эксцентрик блочного лука
Рис. 34. Бинарный эксцентрик блочного лука

Ещё гениальный Леонардо да Винчи придумал схему арбалетов с обратными плечами (рис. 35), и только в недавнее время арбалеты такой схемы стали производить серийно. Первой ласточкой стал арбалет Armcross «LeoPro», созданный российскими конструкторами (рис.36). Основными преимуществами таких арбалетов являются: компактность (уменьшенные продольные и поперечные габариты), более удачная развесовка, сниженная отдача выстрела, ведь плечи при стрельбе двигаются не от стрелка, а как бы друг другу и немного «в плечё». На рис. 37 видно, насколько компактен «LeoPro». Из недостатков арбалета можно выделить острый угол натягивания тетивы (рис. 38), из-за которого арбалет удобно взводить только при помощи взводного устройства, а так же, чисто гипотетически, можно предположить, что излишне близко расположенные к лицу стрелка плечи при поломке, могут его травмировать.

Рис. 35. Схемы Леонардо да Винчи
Рис. 35. Схемы Леонардо да Винчи
Рис. 36. Арбалет Armcross "LeoPro"
Рис. 36. Арбалет Armcross «LeoPro»
Рис. 37. Арбалет Armcross "LeoPro" с созданным специально для него разгрузочным жилетом
Рис. 37. Арбалет Armcross «LeoPro» с созданным специально для него разгрузочным жилетом
Рис. 38. Взведение арбалета Armcross "LeoPro" при помощи натяжного устройства (показано ниже правее)
Рис. 38. Взведение арбалета Armcross «LeoPro» при помощи натяжного устройства (показано ниже правее)
Рис. 39. Арбалет Horton “Recon 175”
Рис. 39. Арбалет Horton “Recon 175”

Ещё один арбалет с обратными плечами выпускает компания Horton – «Recon 175» (рис. 39). Обратите внимание, что оба самых известных арбалета с обратными плечами имеют круглые эксцентрики, что не мешает им показывать весьма неплохие характеристики – начальная скорость стрелы доходит до 99 м/с.

Такие арбалеты нецелесообразно делать классической компоновки, то есть без блоков, так как плечи будут «убегать» в противоположную от натяжения сторону и КПД, относительно арбалетов с классически расположенной дугой, будет значительно ниже.

Недавно появился ещё один игрок в стане арбалетов с обратными плечами – “Scorpyd“ (рис. 40). Согласно новым тенденциям, блоки у него бинарные и имеют большие размеры. Заявленная начальная скорость стрелы – 425 футов в секунду, что соответствует 129.5 м/с! Ход тетивы этого компактного арбалета достигает рекордных 52 см!

Рис. 40. Арбалет “Scorpyd “ SLP
Рис. 40. Арбалет “Scorpyd “ SLP

Среди самоделок также встречаются арбалеты подобной конструкции. Практически все имеют подобную «LeoPro» конструкцию, но в основном с полиспастной системой в два или четыре ролика (рис.41, 42, 43).

Рис.41. Арбалет от OLEKS
Рис.41. Арбалет от OLEKS
Рис.42. Арбалет от sa1982
Рис.42. Арбалет от sa1982
Рис. 43. Арбалет от френка
Рис. 43. Арбалет от френка

Итак, пришла пора коснуться последнего типа арбалетов с неклассическим расположением плеч – это арбалет, который выпустила швейцарская фирма Swiss Crossbow Makers – “Twinbow II” (рис. 44). Этот арбалет необычен не только расположением и работой плеч, но и своеобразным устройством взведения (рис.45). При компактных размерах (длина 875 мм, ширина 420 мм) и ходе тетивы всего 197 мм, он обладает очень хорошей мощностью – с натяжением в 180 кг, скоростью стрелы до 113 м/с и энергией в 145 Дж! При натяжении тетивы, плечи становятся практически параллельно, работают через систему роликов оба конца каждого плеча. Вследствие, отдача при стрельбе из столь мощного арбалета практически не ощущается.

Рис.44. Арбалет “Twinbow II”
Рис.44. Арбалет “Twinbow II”
Рис.45. Взведение арбалета “Twinbow II”
Рис.45. Взведение арбалета “Twinbow II”

Имеется несколько самодельных арбалетов, сделанных по схеме “Twinbow II”. На арбалете gunsmith111 (рис.46) реализована твиновская система без взводного рычага. А вот на арбалетах shushai реализована главная фишка швейцарцев – взвод рычагом (рис. 47 и 48).

Рис. 46. Арбалет от gunsmith111
Рис. 46. Арбалет от gunsmith111
Рис. 47. Арбалет «Сумрак» от shushai
Рис. 47. Арбалет «Сумрак» от shushai
Рис. 48. Арбалет «Циклон» от shushai
Рис. 48. Арбалет «Циклон» от shushai

Александр Дьяченко (DAS), ноябрь 2011 (под ред. igora с уточнениями Zmeelink)
