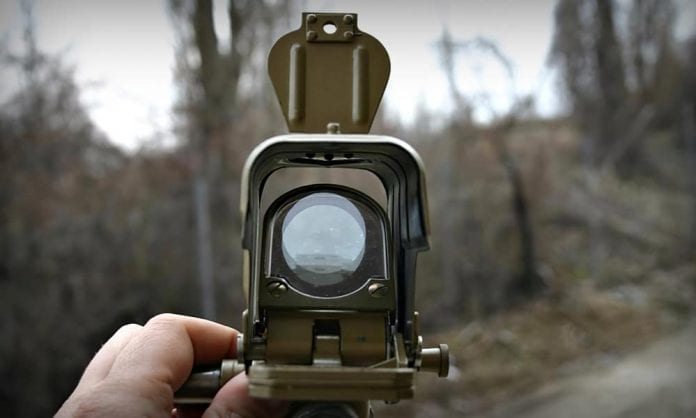

Коллиматорные прицелы. Часть 3: СССР. Коллиматоры в авиации, артиллерии и на стрелковом оружии

артиллерия, военная история, коллиматор, огнестрельное оружие, оружейный прицел, ПВО, пулемет, СССР, США, танк

Советский Союз был одной из стран, в которой успешно разрабатывали, совершенствовали коллиматорные прицелы и принимали их на вооружение. В первую очередь коллиматоры брались на вооружение в авиации, затем в артиллерии: устанавливались на минометы, с середины 20-го века — на гаубицы, а также применялись в зенитных установках.

Коллиматорные прицелы в авиации

Одним из первых авиационных коллиматорных прицелов был прицел ПАК-1.

Авиационный коллиматорный прицел ПАК-1

ПАК-1 на истребителе И-16, 1936г.

ПАК-1 на истребителе И-16, 1936г.

Дальше появился прицел ПБП-1…

Авиационный коллиматорный прицел ПБП-1

…который устанавливался на штурмовиках Ил-2.

Авиационный коллиматорный прицел ПБП-1 на штурмовике Ил-2.

Прицельная сетка ПБП-1, подсвеченная красным светодиодом, а в оригинале — лампой накаливания, и, соответственно, должна быть желтого цвета.

Прицельная сетка ПБП-1, подсвеченная красным светодиодом

Опять же, пример действия коллиматора.

Пример действия авиационного коллиматорного прицелаколлиматора.

Позже разрабатывались другие КП, но принципиальная схема авиационного прицела осталась прежней.

Принципиальная схема авиационного коллиматорного прицела

Коллиматорные прицелы в артиллерии

Следующая область военного применения коллиматорных прицелов — артиллерия. Изначально в 30-40 годах коллиматоры применялись в качестве минометных прицелов. Это были МП-82 и МП-41.

Миномётный коллиматорный прицел МП-82

Миномётный коллиматорный прицел МП-82

Коллиматор расположен на вращающейся крышке угломерного механизма. Таким образом, коллиматор, угломерный механизм и прицел представляют собой одно целое. Коллиматор и угломерный механизм, вместе взятые, представляют собой упрощенную панораму, которая служит для наводки миномета в цель.

Коллиматор служит для визирования в точку наводки. Состоит он из объектива, склеенного из двух линз 1 и 1а (на рисунке ниже). В фокусе объектива установлена плоско-параллельная пластинка 2 со световой щелью. Световая щель представляет собою прорезь в слое серебра, покрывающем плоскость пластинки со стороны объектива шириной 0,05 мм.

Принципиальная схема миномётного коллиматора

Миномётный коллиматорный прицел МП-82

Миномётный коллиматорный прицел МП-82Миномётный коллиматорный прицел МП-82Миномётный коллиматорный прицел МП-82Позже коллиматорные прицелы на минометах заменили оптическими, которые были более удобны. В середине 20-го века к артиллерийским панорамным прицелам добавили коллиматорный.

Прицел К-1

Орудийный коллиматор К-1Орудийный коллиматор К-1 предназначен для горизонтальной наводки орудия (миномета) при отсутствии естественных удаленных точек наводки, а также в условиях плохой видимости их. К-1 применяется для орудий наземной артиллерии и минометов. Каждому орудию (миномету) придается один К-1. К-1 может применяться только совместно с панорамой ПГ-1 на орудиях и с прицелами МП-46М или МПМ-44М на минометах. При работе с К-1 днем для подсветки сетки используется естественное освещение, а в условиях плохой видимости — аккумуляторная батарея.

Зенитные установки

В конце 30-х годов 20-го века военные конструкторы пришли к выводу, что в скорострельных малокалиберных зенитных установках целесообразно ракурсные прицелы заменять на коллиматорные, однако война внесла свои коррективы. Коллиматорные прицелы стали широко применяться в зенитных установках после войны.

ЗПУ-2 (обр. 1944г.)

В качестве прицела ЗПУ-2 использовался коллиматорный прицел К10Т.

В качестве прицела ЗПУ-2 использовался коллиматорный прицел К10Т.

Коллиматорный прицел К10ТКоллиматорный прицел К10Т

ЗПУ-1 (обр. 1948г.)

ЗПУ-1 (обр. 1948г.)

В ЗПУ-1 использовался уже более совершенный прицел ВК-4(М).

Коллиматорный прицел ВК-4(М)Коллиматорный прицел ВК-4(М)

Шкала прицелов ВК-4 и ВК-4М.

Шкала прицелов ВК-4 и ВК-4М.

Стрельба из танковых зенитных пулеметов ДШКМ и КПВТ велась с помощью коллиматорных прицелов К10-Т и ВК-4 соответственно.

ЗУ-23-2

ЗУ-23-2

ЗУ-23-2 использует прицел ЗАП-23…

ЗУ-23-2 использует прицел ЗАП-23...

В составе которого находятся оптический и коллиматорный прицелы.

В составе ЗАП-23 находятся оптический и коллиматорный прицелы.

Коллиматорный прицел ЗАП-23

Вне зависимости от вида коллиматорных прицелов — авиационных или зенитных — использовалась одна схема.

Схема авиационных и зенитных коллиматорных прицелов

Надо отметить, что в СССР широко применяли коллиматорные прицелы, они постоянно развивались и совершенствовались, но это касалось в первую авиации, ПВО и артиллерии. С коллиматорными прицелами для стрелкового оружия дела обстояли не так хорошо.

Коллиматоры для стрелкового оружия в СССР

Как я говорил, в Советском Союзе коллиматорные прицелы достаточно широко применялись, но не в индивидуальном стрелковом оружии. Примерно в конце 80-х начали появляться коллиматорные прицелы для стрелкового оружия. Это были прицелы закрытого типа, с красно светящейся точкой в качестве прицельной марки.

Прицел «Светлячок Т-1»

На рисунке изображены коллиматорные прицелы “Вьюга-45-2” для автоматов Калашникова (слева) и Светлячок Т-1 для охотничьих ружей (справа).



Коллиматорные прицелы “Вьюга-45-2” для автоматов Калашникова (слева) и Светлячок Т-1 для охотничьих ружей (справа).

Для подсветки в дневное время использовался окружающий свет, прицельная марка была красного цвета, а ночью использовался тритиевый светоэлемент, марка была зеленого цвета. Аналогичное решение было в прицеле Armson O.E.G.

Коллиматорный прицел Armson O.E.G.

Изначально закрытыми прицелами именовались прицелы, которые не имели прозрачной линзы, а только проецировали в глаз стрелка прицельную метку. Цель в окуляре не отображалась, прицеливание осуществлялось бинокулярно при наблюдении одним глазом прицельной метки, а другим — цели, в мозгу стрелка происходило характерное для бинокулярного зрения совмещение изображений от обоих глаз.

Однако бинокулярное зрение стрелков может иметь различные отклонения от нормы. В отдельных случаях эти отклонения проявляются в виде скрытого косоглазия. При этом недостатке зрения у человека могут наблюдаться самопроизвольные отклонения зрительных осей, вызванные разобщением зрительных образов, которое является характерной особенностью «закрытых» прицелов. Также скрытое косоглазие может проявляться у человека в условиях возбуждения, усталости, под действием медицинских препаратов и т.п.

Иными словами, главным недостатком прицелов «закрытого» типа является то, что прицеливание с их помощью носит мало предсказуемый характер. Поэтому от таких прицелов отказались в войсках. Так же, как и в армии США в 70-х годах, о чём я писал ранее.

Разрабатывались прицелы использующие разделение света.

Коллиматорные прицелы, использующие разделение света.

Такой же принцип использовался в прицелах Weaver QuickPoint.

Коллиматорный прицел Weaver QuickPoint

В конце 80-х — начале 90-х годов начали разрабатывать открытые прицелы как для гражданских, так и для военных. Интересно, что, в отличие от военных прицелов, в гражданских для подсветки марки использовались электрические элементы питания. Оно и понятно — батарейки дефицитны, малый срок работы прицела, ненадежная работа светодиода.

Прицел коллиматорный «Тайга», для использования на охотничьем оружии.

Прицел коллиматорный "Тайга" для охотничьего оружия

Прицел коллиматорный «Русак» Казанского ОМЗ, для использования на охотничьем оружии.

Прицел коллиматорный "Русак" Казанского ОМЗ, для использования на охотничьем оружии.Прицел коллиматорный "Русак" Казанского ОМЗ, для использования на охотничьем оружии.

Для военных в то время также появляются коллиматорные прицелы.

Коллиматорные прицелы СССР

Прицел «Запев»

Коллиматорный прицел "Запев"

Прицел «Нить»

Коллиматорный прицел "Нить"

Эти прицелы использовали также принцип разделения светового потока. Для подсветки прицельной шкалы в ночное время использовался тритиевый светоэлемент.

Оптическая схема:

Оптическая схема коллиматорного прицела СССР

Функционировали они следующим образом:

Наблюдение за целью ведется через защитные стекла 1 и 3, светоделительное зеркало 2 и включаемый нейтральный светофильтр 11. Изображение прицельного знака, нанесенного на пластину 10, после прохождение через объектив, состоящий из линз 5, 6, проецируется в поле зрения с помощью зеркал 4 и 2. В дневных условиях сетка 10 освещается естественным светом (зеркала 8 и 9 смещены вниз — положение переключателя Д). В сумеречное и ночное время зеркала 8 и 9 смещаются вверх (положение переключателя Н) и проецируют свет от источника 7 на прицельную марку. На поверхность плоскопараллельной пластины 10, находящейся в фокальной плоскости объектива, нанесены угольник, два коротких горизонтальных штриха и длинный вертикальный штрих, которые видны на просвет. Остальное поле пластины покрыто непрозрачным лаком.

Прицельная марка, аналогичная прицелу «Нить», днём и ночью.

Прицельная марка, аналогичная прицелу "Нить", днём и ночью.

Прицел «Нить» в дальнейшем развивали, появилось несколько его модификаций, Внутренние Войска МВД РФ применяли его в ходе боевых действий в Чечне, он был принят на вооружение различных подразделений МВД России.

На самом деле, про прицелы «Запев» и «Нить» трудно сказать, к какому типу они относятся — к открытому или закрытому. Советские разработчики изначально пошли по пути использования радиоактивных светоэлементов, в дальнейшем в большинстве коллиматорных прицелов используется такой способ подсветки прицельной марки.


P.S. Статья получилась скудная из-за отсутствия материалов. Крайне трудно найти что-то про советские коллиматорные прицелы для стрелкового оружия. Поэтому прошу — дополняйте. И особенно хочется узнать прицеле «Вьюга-45-2».

Автор — Сергей Зыбин (solikama)
