Кирпичная печь своими руками. Часть 4: отопительно-варочная печь Проскурина

автономное существование, выживание в городе, жилище, кирпичная печь, обогрев, своими руками

В первой части серии «Кирпичная печь своими руками» мы рассмотрели основные виды печей, их особенности, а также устройство простейшей печи. Во второй части был приведён список необходимых инструментов для работы по кладке печи, рекомендации по правильному выбору места для печи в доме и возведению фундамента под печь. В третьей части был пошагово описан процесс кладки печи.

Теперь перейдём к закреплению пройденного материала и рассмотрим чуть более сложную конструкцию, которая, на наш взгляд, лучше всего подойдёт для обогрева небольшого дома, нагрева воды, а также для приготовления и запасания пищи. Это отопительная варочная печь с сушильной камерой (т.н. печь Проскурина).

Отопительно-варочная печь Проскурина

Модель кирпичной печи, созданная инженером Юрием Проскуриным, считается одной из самых простых среди отопительно-варочных печей, строительство которой по силам даже новичку. Печь из кирпича довольно компактна, но, несмотря на скромные размеры, очень функциональна – кроме обогрева помещения, выполняет функции плиты для приготовления пищи, оборудована сушилкой, в которую при желании можно поместить бак для нагрева воды.

Отопительная-варочная печь Проскурина может без проблем обогреть одно или несколько помещений общей площадью до 20 м². Такую печь можно построить между кухней и одной из комнат дома. Разумеется, плита и сушка должны быть развернуты на кухню.

Конструкция имеет следующие габариты: 2070х750х630 мм. Эту кирпичную печь можно эксплуатировать в летнем и зимнем режиме. Летом используется только варочная поверхность, без отопления. При полной нагрузке теплоотдача печи Проскурина составляет около 1700 ккал/ч.

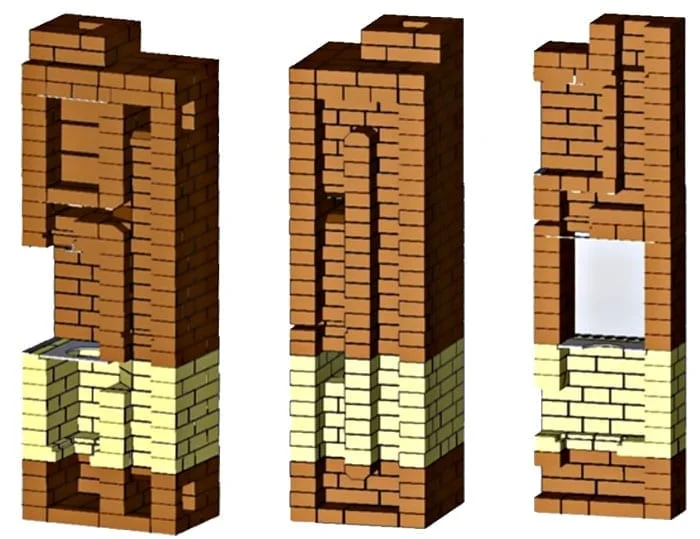

Отопительно-варочная печь Проскурина в трёх разрезах.

Для кладки отопительно-варочной печи своими руками понадобятся такие материалы:

  • Красный кирпич – 285 шт.
  • Огнеупорный кирпич – 85 шт.
  • Дверца для поддувала. Дверца для топки – 1 шт., 1 шт.
  • Дверцы для очистных отверстий – 2 шт.
  • Летняя дымоходная задвижка – 1 шт.
  • Задвижка для топки, задвижка для варочной плиты – 1 шт., 1 шт.
  • Варочная панель на одну конфорку – 1 шт.
  • Колосник -1 шт.
  • Полоса стальная – 1 шт.
  • Стальной уголок – 1 шт.
  • Железо кровельное.
  • Металлический лист для установки под топкой.

Для заливки основания под печку понадобятся: песок, щебень мелкой фракции, гидроизоляционный материал, арматура сечением 5-6 мм. Для того чтобы не допустить ошибок в процессе кладки, рекомендуется постоянно сверяться с порядовкой.

Кладка отопительно-варочной печи своими руками — пошаговая инструкция

Вот визуальная порядовка сборки отопительно-варочной печи Проскурина:

Далее приведены детальные инструкции по каждому ряду:

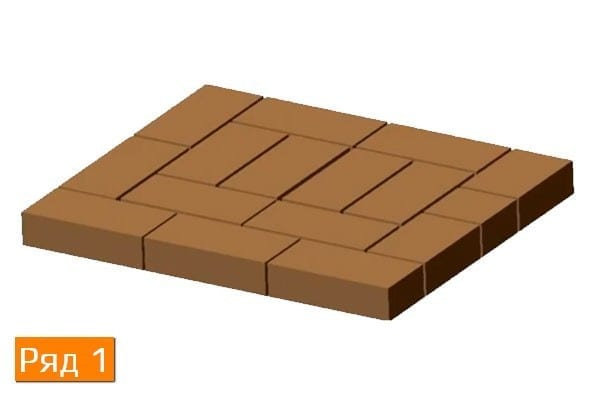

  • 1 ряд. Сплошной. Кладка печи производится соответственно схеме. Важно первый ряд делать идеально ровным, от его качества зависит долговечность и надежность всей печи. Для кладки используется 15 кирпичей.

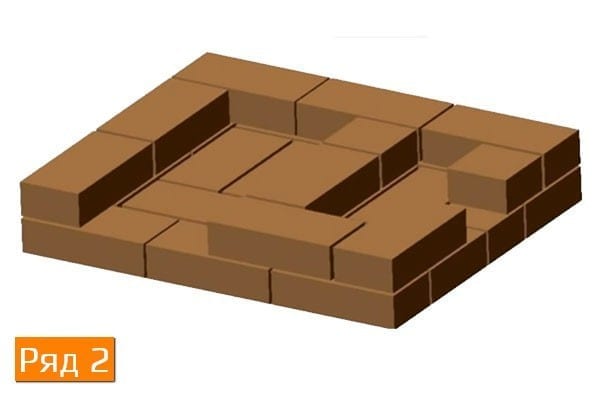

  • 2 ряд. Закладывается форма поддувала (зольника), а также дно двух вертикальных дымоходных каналов. Оставляют проемы для поддувала и очистной камеры. Устанавливают дверки поддувала и топки. На дверках есть специальные отверстия-ушки для проволоки. Концы обрезков проволоки скручивают между собой и крепят в швах боковых стен печки. Для того чтобы дверка не сместилась, ее временно подпирают несколькими кирпичами.

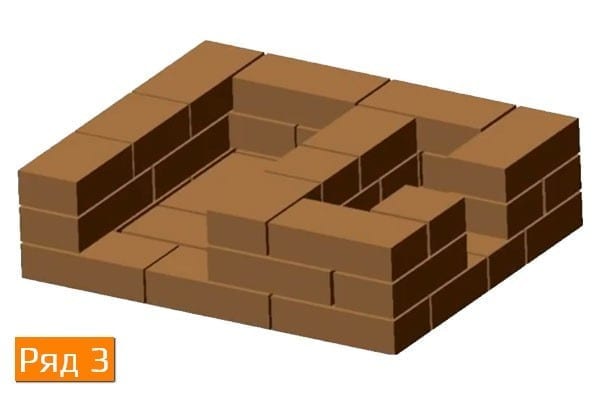

  • 3 ряд. Делают по схеме. На этом ряду поднимают стенки поддувала и очистной камеры, крепят концы проволоки в швах. На третий ряд идет 13 кирпичей.

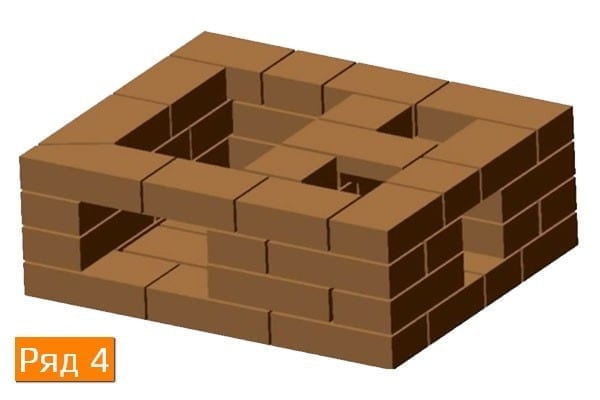

  • 4 ряд. На этом ряду печи своими руками общая камера вертикального дымоходного канала делится пополам, далее два канала выкладываются отдельно. Сечение обеих каналов на всей протяжности составляет 120х80 мм. Перекрываются дверки топки и поддувала. На ряд идет 13 шт. красного кирпича.

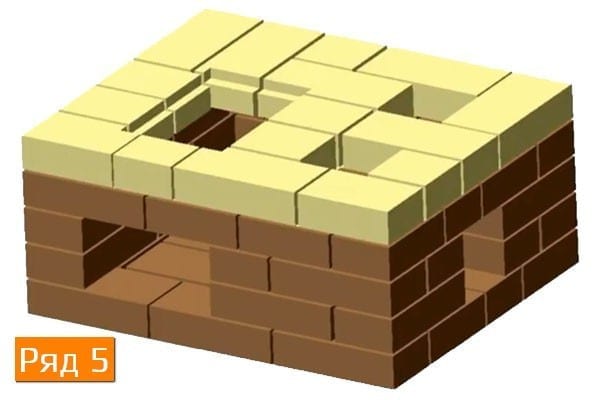

  • 5 ряд. Формируется дно топки печи из кирпича, используется огнеупорный кирпич. В кирпичах, которые будут держать колосник, делают вырез. Его примерные размеры – 10х10 мм. Огнеупорные кирпичи укладываются над поддувалом. Количество кирпичей – 16 шт.
    На 5-м ряду также устанавливается колосник в подготовленное ранее углубление. Использование глиняного раствора для крепления колосника необязательно. Вместо раствора используют песок, формируя зазор между решеткой колосника и кирпичом – до 5 мм.

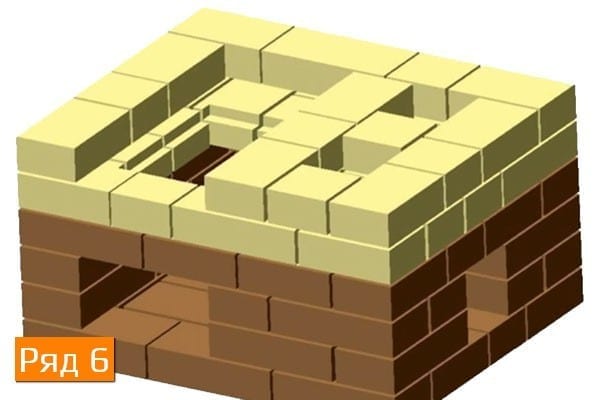

  • 6 ряд.  Продолжают кладку печи по схеме. Поднимают стенки дымоходных каналов, закладывают стенки топочной камеры. Используется только огнеупорный кирпич в количестве 12 шт. Полостью устанавливается топочная дверка. По периметру дверцу нужно плотно обмотать асбестовым шнуром для создания теплового зазора для расширения металла.

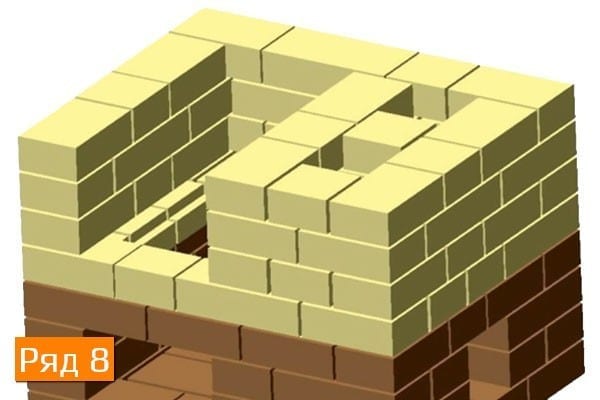

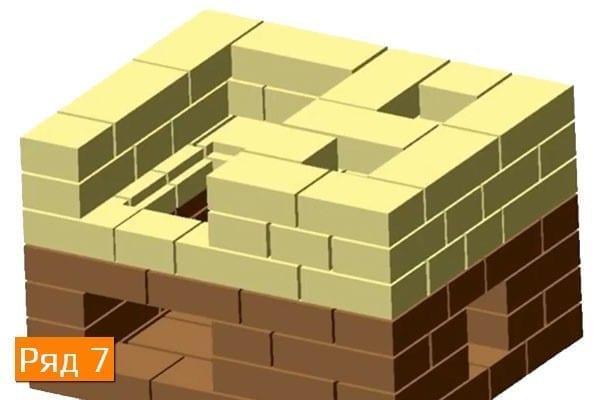

  • 7, 8 ряды. Используется по 12 огнеупорных кирпича для каждого ряда. Работают согласно порядовке. Продолжают поднимать стенки топки и вертикальных дымоходных каналов.

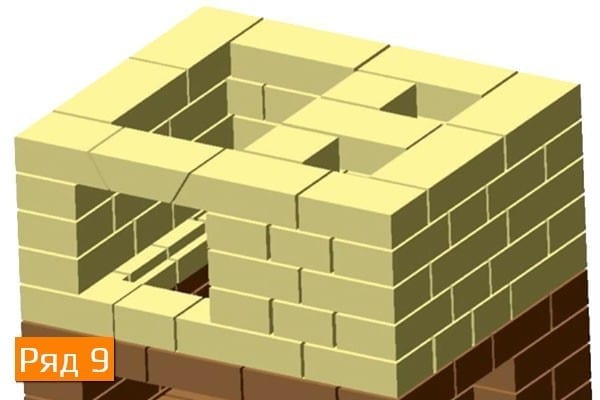

  • 9 ряд. Перекрывается дверка топки. Для уменьшения нагрузки от чугунной дверки, срезают края, которые повернуты к топке под углом примерно 30º. На ряд уходит 12 шт. кирпичей.

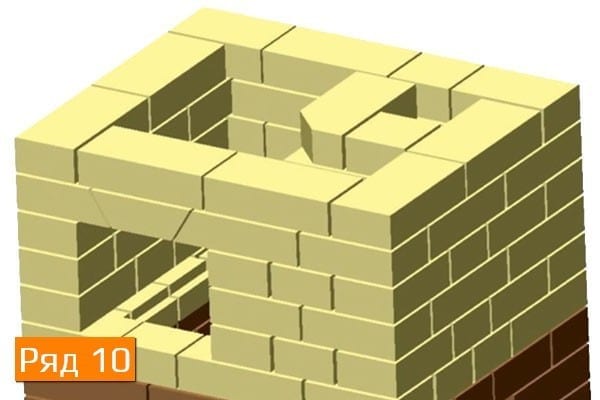

  • 10 ряд. Топку присоединяют к крайнему дымоходному каналу, чтобы дым из топки направлялся в него. Для кладки необходимо 11 шт. огнеупорных кирпичей.

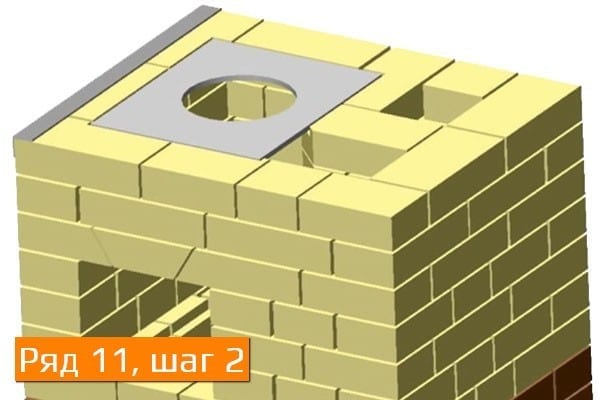

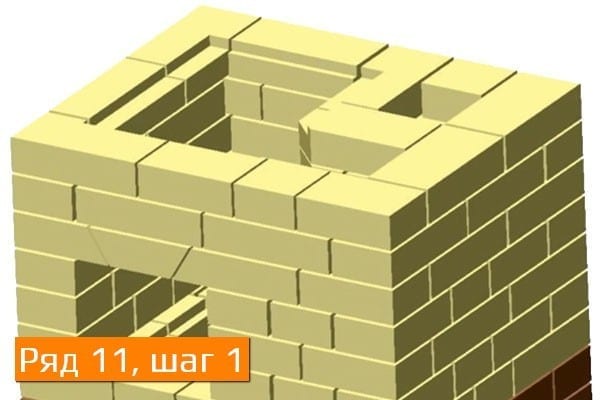

  • 11 ряд. После того как ряд окончен, ступеньку на кирпичах нужно застелить слоем асбеста или глины толщиной примерно 4-5 мм. Прослойка выполняет функции подушки под варочную панель, одновременно являясь тепловым зазором. Сверху устанавливают варочную плиту. В стороне варочной камеры угол кладки усиливают металлическим уголком.

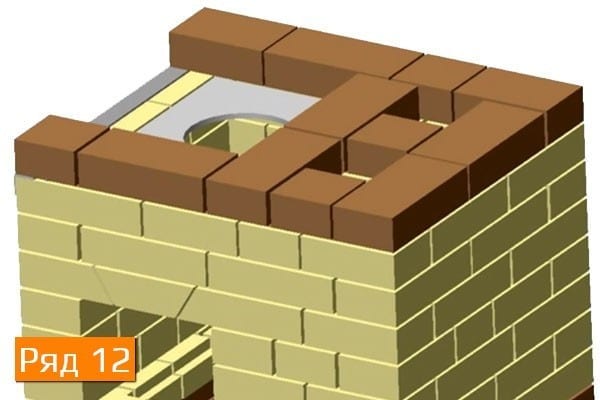

  • 12 ряд. С этого ряда кладку печи делают только красным кирпичом. Закладываются стенки варочной камеры, закрывается перемычкой вертикальный дымоходный канал. Для кладки используют 10 красных кирпичей.

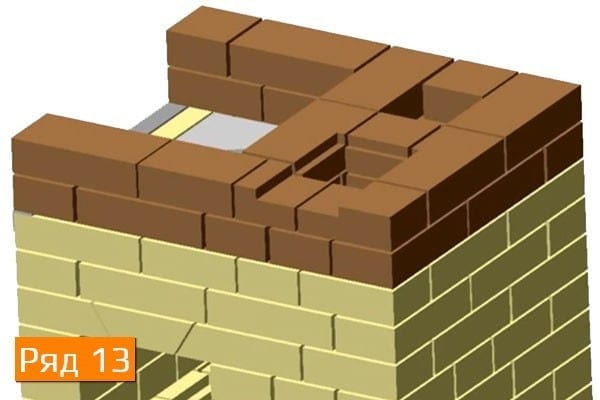

  • 13 ряд. Выкладывается согласно порядовке. На внешней части вертикального дымоходного канала делают место для задвижки регулировки режимов работы печи – переключение с летнего на зимний. Под задвижку в кирпиче делают небольшие прорези в кирпиче. Неподвижная часть задвижки устанавливается на песчано-глиняный раствор. Используется 10 кирпичей.

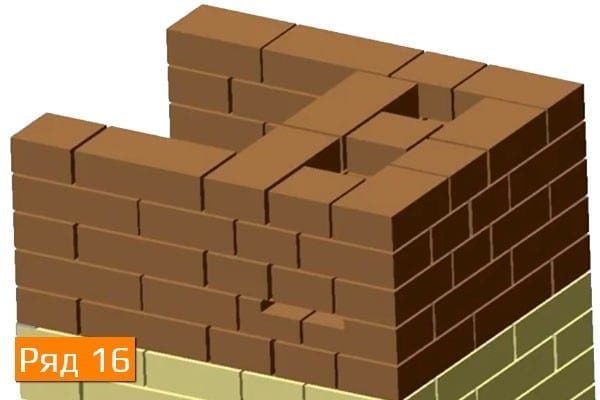

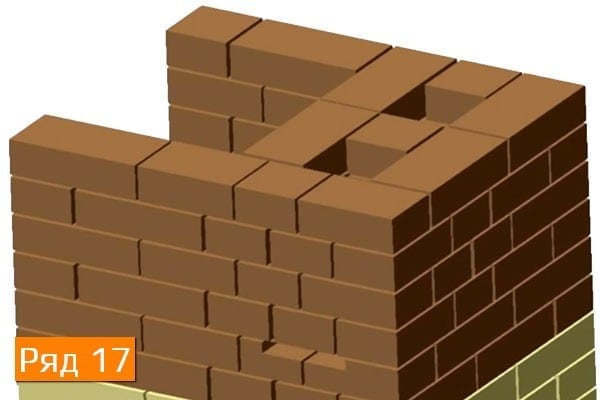

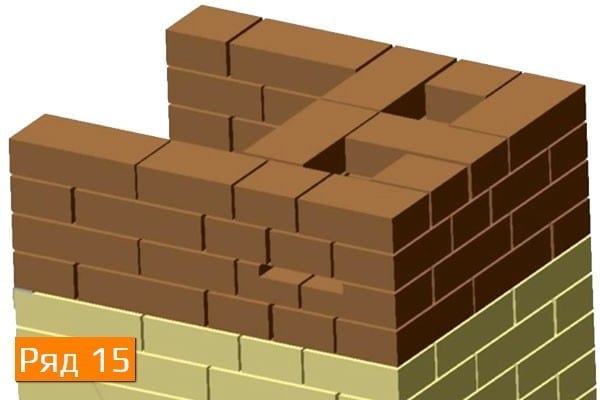

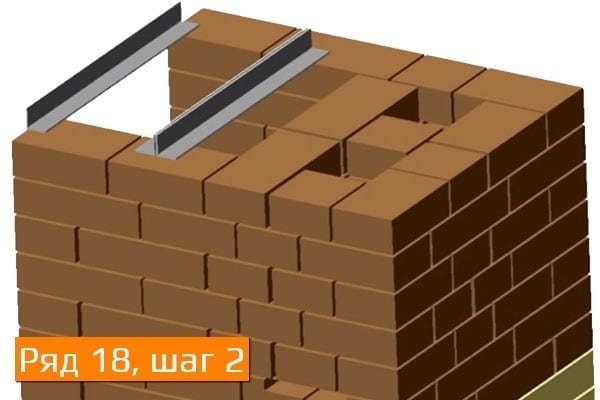

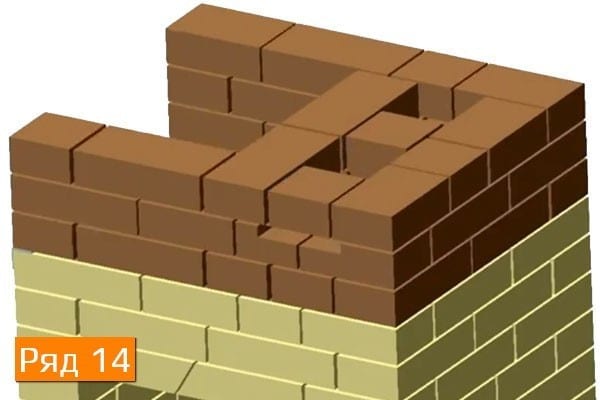

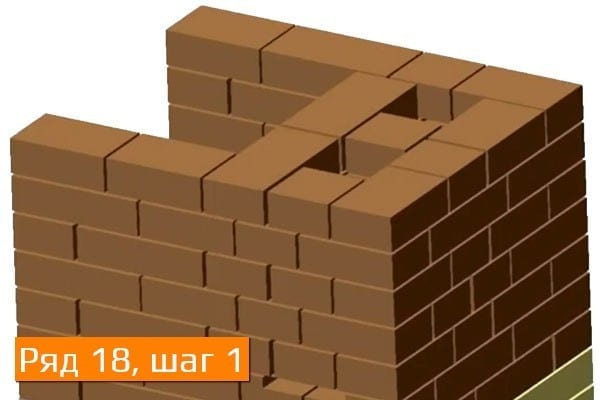

  • 14-18 ряды. Продолжают формировать дымоходные каналы и варочную камеру. На 18 ряду перекрывают варочную камеру с помощью трех металлических уголков, на которые потом укладывают следующие ряды.

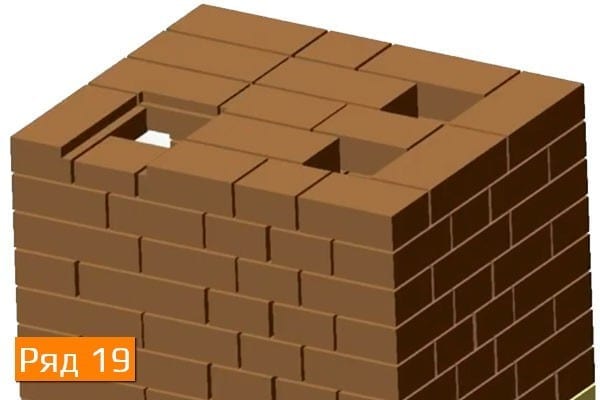

  • 19 ряд. Варочная камера перекрывается 12 кирпичами, над камерой делают отверстие для выхода пара, в которое впоследствии устанавливают задвижку.

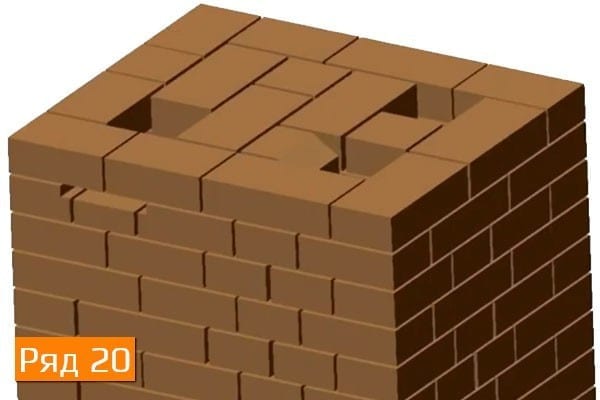

  • 20 ряд. Отопительно-варочную печь из кирпича кладут дальше по схеме. На этом ряду перекрывают паровую задвижку, формируют дымоходные каналы. В первом канале отесывают боковой кирпич для более плавного перемещения горячего воздуха. Необходимо 15 кирпичей.

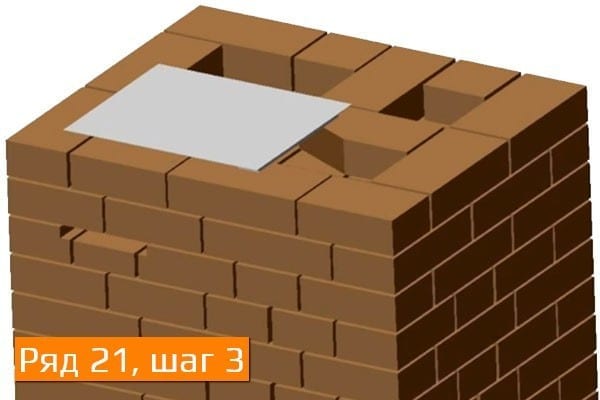

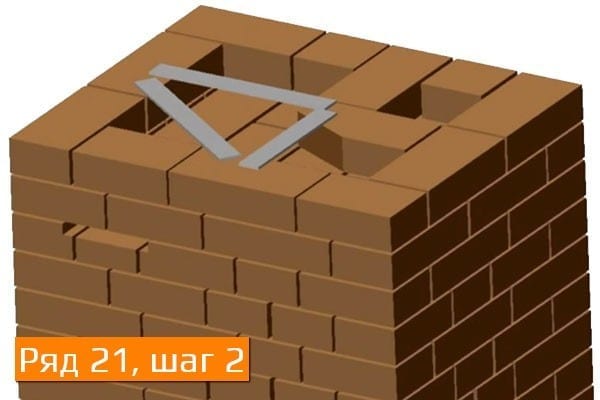

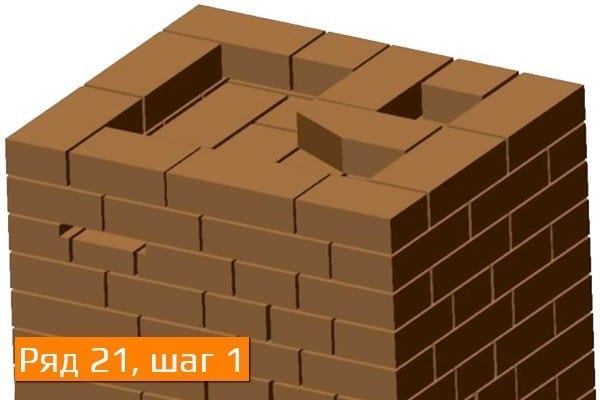

  • 21 ряд. На этом ряду объединяют первый дымоходный канал и отверстие для пара, поступающего из варочной камеры. Кирпич кладут по периметру печки, одновременно обрамляя второй дымоходный канал. Внутренний угол кирпича нужно срезать для плавного выхода пара в дымоход. На ряд идет 11 шт. кирпича. Получившееся на этом ряду пространство перекрывают стальной полосой, которая служит основой для металлической пластины и следующих рядов кирпича. С помощью пластины из кровельного железа формируется дымоходное отверстие.

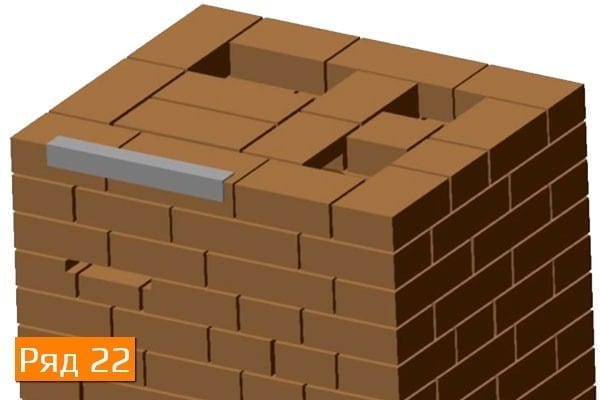

  • 22 ряд. Металлическая пластина перекрывается кирпичной кладкой. Далее кладка печи производится по схеме, отверстия дымоходных каналов пока остаются открытыми.
    На внешнюю сторону печки монтируется металлический уголок для укрепления передней части дна сушильной камеры. Для кладки ряда понадобится 15 кирпичей.

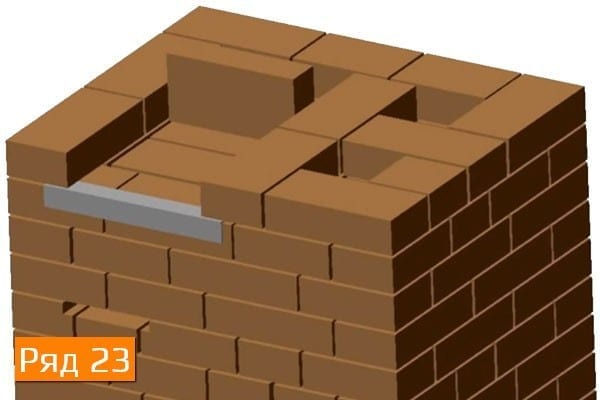

  • 23 ряд. Выкладывают стенки сушильной камеры. Необходимо 12 кирпичей.

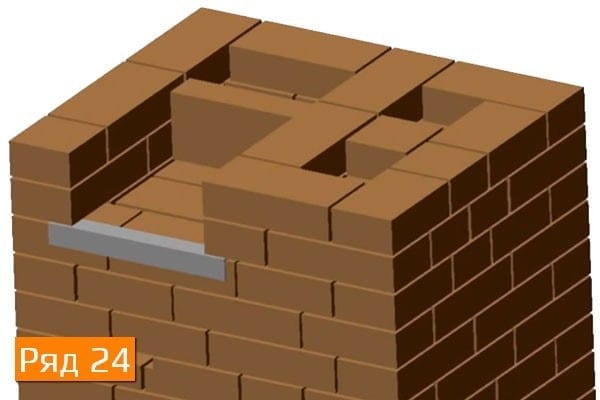

  • 24 ряд. Выкладывают стенки двух вертикальных каналов, дымоходного канала, а также сушилки. Требуется 11 кирпичей.

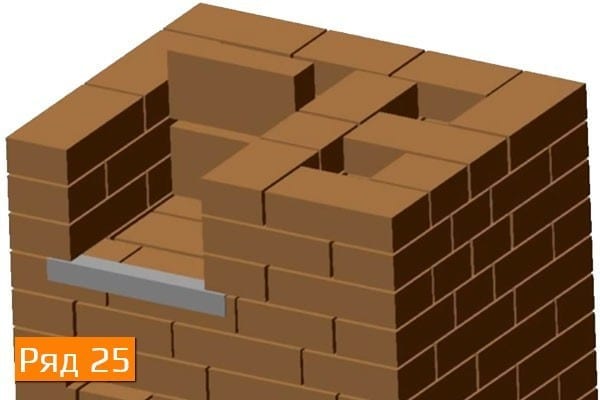

  • 25 ряд. Кладка печи своими руками производится согласно порядовке, нужно 12 кирпичей.

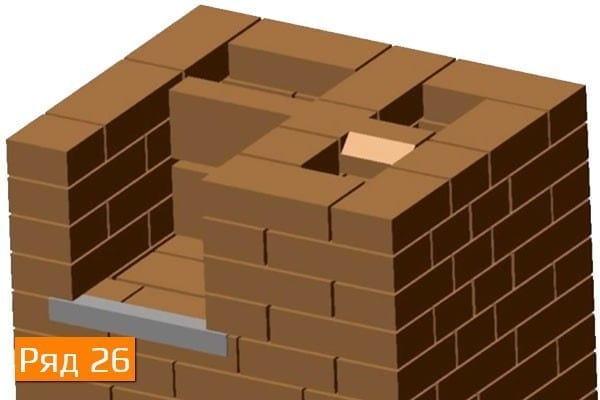

  • 26 ряд. Производится подготовка обеих вертикальных каналов к объединению в один общий канал, кирпичи в обеих каналах аккуратно срезают под нужным углом. Для кладки ряда нужно 11 кирпичей.

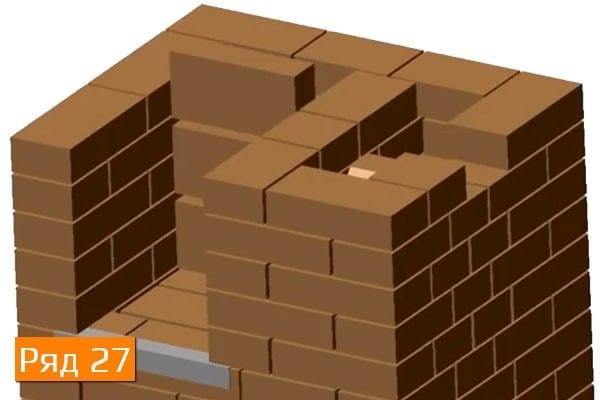

  • 27 ряд. Объединяют два вертикальных канала, на получившийся общий канал монтируется дверца для прочистки. Нужно 11 кирпичей.

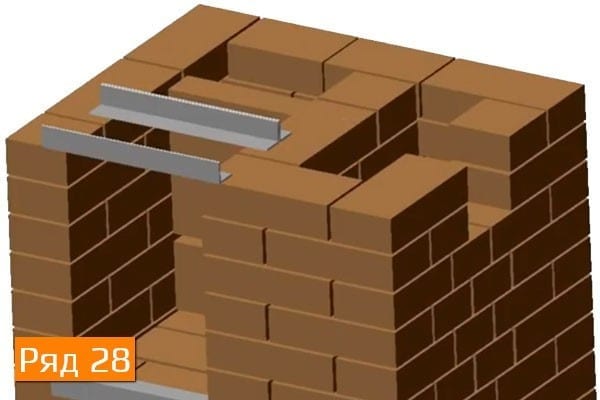

  • 28 ряд. Нужно 11 кирпичей. Кладка такая же, как и на предыдущем ряду.

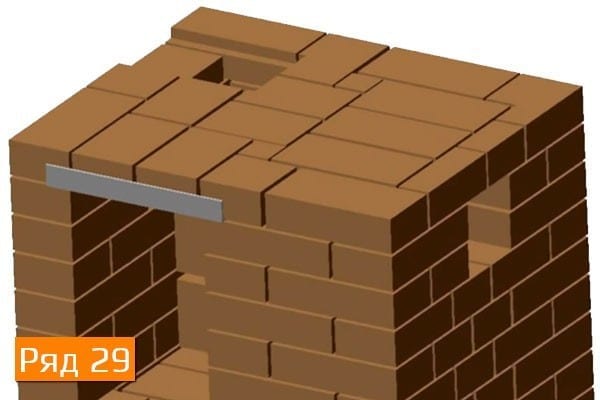

  • 29 ряд. Вся площадь перекрывается кирпичом, согласно порядовке. Оставляют только отверстие над сушилкой для установки задвижки. На этот ряд требуется 17 кирпичей.

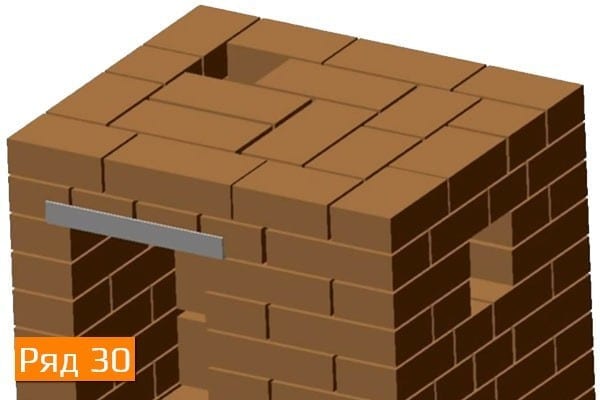

  • 30 ряд. Полностью перекрывается вся поверхность печи из кирпича, за исключением дымоходного отверстия в полкирпича. Для ряда потребуется 16 кирпичей.

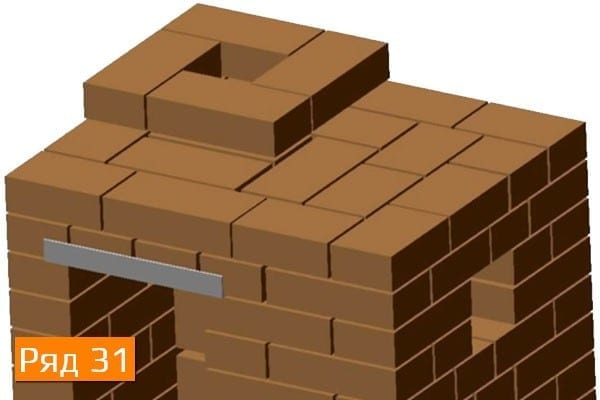

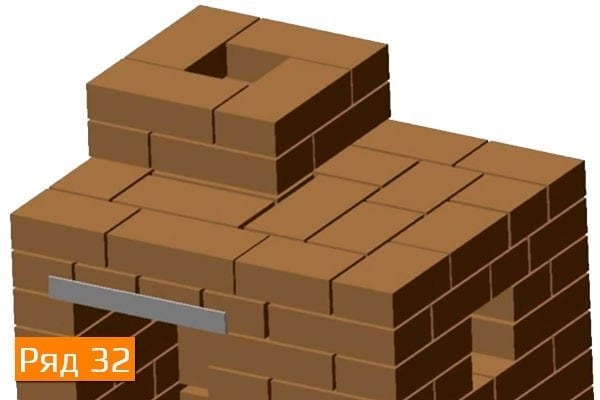

  • 31-32 ряд. Формируется печная труба.

Заключение

Итак, если предстоит кладка печи своими руками, все операции необходимо выполнять аккуратно, не спеша, согласно инструкции. Если неукоснительно следовать рекомендациям и не отклонятся от схемы-порядовки, то с поставленной задачей справится даже новичок, который благодаря этому приобретет бесценный опыт для дальнейшего развития.
