В начале 90-х годов, военные и службы безопасности на разных уровнях стали все более настойчиво поднимать вопросы о создании компактного, высокоэффективного стрелкового оружия, отвечающего требованиям скоротечных огневых контактов на ближних и средних дистанциях в условиях населенных пунктов, при проведении операций по зачистке, освобождении заложников и уничтожении террористов. Стало ясно, что в новых условиях серийные автоматы АК, хотя и являются великолепным оружием, в ряде случаев давали нежелательные потери среди гражданского населения, не принимавшего участия в конфликтах. Происходило это по вполне объективным причинам: автоматный патрон — все же сильный боеприпас, и в условиях населенных пунктов, при наличии большого количества преград и препятствий, дает значительное количество рикошетов.

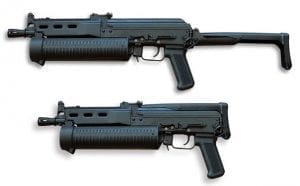

Складной приклад заимствован от АКС 74.

Поставленную задачу было поручено выполнить коллективу конструкторов Ижевского Машиностроительного завода. Работу возглавили Виктор Калашников (сын изобретателя АКМихаила Тимофеевича Калашникова) и Алексей Драгунов (сын оружейника Евгения Фёдоровича Драгунова) — представители нового поколения ижевских оружейников.

Так, в 1996 г. на вооружение МВД поступил 9-мм пистолет-пулемет ПП-19 «Бизон-2» под пистолетный патрон 9×18 ПМ. Может использоваться и патрон 7Н16 с повышенной пробивной способностью пули.

Конструкция пистолет-пулемета ПП-19 «Бизон-2»

Разработка конструкции основывалась на унификацию с автоматом Калашникова — 60 % деталей Бизона заимствованы у АК. К таким деталям относится укороченная ствольная коробка АК-74 с пистолетной рукояткой управления огнем и ударно-спусковым механизмом, переводчик огня, а также металлический складной приклад, заимствованный у автомата АКС-74.

Планка «ласточкин хвост» позволяет закрепить на оружии коллиматорные, оптические и ночные прицелы

Но при сохранении многих фамильных черт «Бизон-2» имеет ряд существенных отличий. Автоматика пистолета-пулемета работает на основе использования отдачи со свободным затвором. Ударно-спусковой механизм куркового типа. Для повышения точности стрельбы одиночными выстрелами стрельба ведется с закрытого затвора. Шток затвора служит только направляющим элементом для возвратной пружины. Её расположение над стволом улучшает баланс оружия.

Ударно-спусковой механизм и переводчик-предохранитель практически аналогичны автоматным. Складной приклад заимствован от АКС 74. Есть стандартная планка для установки коллиматорных,оптических и ночных прицелов.

Шнековый магазин ПП «Бизон-2»

Существенным моментом стало использование в конструкции магазина ударопрочной пластмассы.

Наиболее интересная особенность «Бизона-2» — шнековый магазин большой емкости с патронами, уложенными в винтовых пазах. Патроны в магазине ПП-19 размещаются по спирали, параллельно его оси, вперед пулями. Патроны подаются пружиной, взведение которой осуществляется отдельно, благодаря чему допускается хранить магазины в снаряженном патронами состоянии с не взведенной пружиной. Для использования магазина пружину взводят пори помощи вращающейся рукоятки, расположенной на переднем торце магазина.

Расположение магазина под стволом даёт смещение центра тяжести оружия вперёд и вниз, повышая устойчивость при стрельбе.  При этом магазин ПП-19 размещается на оружии под стволом, не увеличивает габариты пистолета-пулемета и выполняет функцию цевья для удержания оружия при стрельбе с большим удобством для стрелка.

Устройство шнекового магазина ПП-19

1 — корпус магазина; 2 — пружинное кольцо; 3 — сепаратор; 4 — шнек; 5 — пружина магазина; 6 — рукоятка; 7 — штифт магазина; 8 — зацеп пружины; 9 — подаватель.

Шнек обеспечивает расположение патронов в магазине по винтовой линии и перемещение их вдоль корпуса магазина при вращении сепаратора. Внутри шнека имеется сквозной канал, в котором размещается пружина магазина. На наружной поверхности шнека расположено винтовое ребро, образующее «ручей» для патронов, а на заднем конце имеется наклонная площадка, обеспечивающая подъем патронов в горловину магазина. На заднем торце шнека имеются выступы для присоединения к корпусу магазина и паз для зацепа пружины.
Сепаратор предназначен для перемещения патронов в магазине и подъема их па линию досылания. На внутренней поверхности сепаратора имеются продольные ребра, образующие десять пазов для размещения патронов. На заднем конце сепаратора расположены окна для выхода патронов. На задней стенке сепаратора имеются вырезы для взаимодействия с защелкой при снаряжении магазина.

Дополнительные особенности ПП «Бизон-2»

Прицельные приспособления, как и у АК, состоят из регулируемой по горизонтали, для пристрелки, мушки, защищенной намушником и регулируемого целика. Планка секторного прицела нарезана до 100 м для патрона 9×18 ПМ и до 150 м для высокоимпульсного патрона.

Схема работы ПП-19

«Бизон-2» отличают удобство удержания и отличная для пистолетов-пулемётов кучность стрельбы.

«Бизон-2» Сб.03 снабжён интегрированным глушителем — на ствол надета камера, в которую через отверстия в стенках ствола отводятся пороховые газы для уменьшения начальной скорости пули ниже скорости звука. Съёмный тактический глушитель может ставиться вместо пламегасителя и на другие модификации «Бизона-2».

Г-образный металлический приклад складывается и фиксируется в верхнем положении над крышкой коробки.

Что касается модификации «Бизон-2-03», его отличает оригинальное решение конструкции приклада. Несомненно, это более эргономичное решение, при этом прочностные характеристики ничуть не уступают автоматному варианту и боец при необходимости может использовать приклад в рукопашной схватке.

В 1997 г. был создан пистолет-пулемёт «Бизон-2» Сб.07 под патрон 7,62×25 ТТ, отличающийся большей начальной скоростью и проникающим действием пули, большей настильностью траектории.

В 2001 г. МВД приняло «Бизон-2-01» под патрон 9×19. Модификация «Бизон-2-02» рассчитана под патрон 9×17 «курц».
Имеется опытный вариант со съёмным переходником для установки коробчатых магазинов. Созданы также самозарядные модификации под патроны 9×17 («служебный карабин»),
9×18 и 9×19.

Неполная разборка ПП-19 «Бизон-2»

В зависимости от типа приклада, УСМ, наличия или отсутствия интегрированного глушителя и других элементов «Бизон-2» может производиться в нескольких модификациях:

  • «Бизон-1» — с мушкой от винтовки СВД, секторным прицелом с тремя делениями на 50-100-150 м, рукоятью взведения затвора справа и складным влево прикладом от АКС-74У. Пистолетная рукоять — стандартная, от АКС-74У (из коричневой пластмассы);
  • «Бизон-2» — под патроны 9×18 мм ПМ и 9×18 мм ПММ (модернизированный патрон повышенной пробиваемости), имеет мушку от автомата Калашникова, имеет секторный прицел с тремя делениями на 50-100-150 метров, рукоять взведения затвора справа и складной влево приклад от АКС-74У. Пистолетная рукоять от автоматов Калашникова «100-й серии»;
  • «Бизон-2Б» — с глушителем.
  • «Бизон-2-01» — под патрон 9×19 мм Парабеллум;
  • «Бизон-2-02» — под патрон 9×17 мм;
  • «Бизон-2-03» — с интегрированным глушителем под патрон 9×18 мм;
  • «Бизон-2-04» — самозарядный вариант под патрон 9×18 мм;
  • «Бизон-2-05» — самозарядный вариант под патрон 9×19 мм;
  • «Бизон-2-06» — самозарядный вариант под патрон 9×17 мм;
  • «Бизон-2-07» — под патрон 7,62×25 мм ТТ (при использовании 32-зарядных коробчатых магазинов на пистолет-пулемет необходимо установить цевье);
  • «Бизон-3» — вариант с мушкой от автомата Калашникова, с диоптрическим прицелом, складным вверх прикладом и возможностью установки глушителя. Взведение затвора обеспечивает выступ на верхней части ствольной коробки.
  • ПП-19-01 «Витязь» — вариант ПП-19 с 30-зарядным секторным магазином под патрон 9×19 мм, разработан в 2004 году. Применяется для вооружения патрульно-постовых служб, ГИБДД, внутриведомственной охраны, и подразделений МВД РФ. Возможна установка глушителя.
«Бизон-2» — эффективное и удобное оружие ближнего боя, в особенности с патронами 7Н31 (ПБП) в калибре 9×19 и 7Н25 (ПБМ) в калибре 9×18 ПМ
Высокая огневая мощь, надежность работы в тяжелых условиях эксплуатации, высокая точность при инстинктивной стрельбе делают ПП-19 одним из лучших пистолетов-пулеметов в своем классе.
ПП-19 «Бизон-2» обладает малой длиной и высотой при большой емкости магазина, удобным складным прикладом.

Технико-тактические характеристики модификаций ПП-19

Модель «2» «2-01» «2-02» «2-03» «2-04» «2-05» «2-06» «2-07»
Калибр, мм 9 9 9 9 9 9 9 7,62
Патрон 9х18 9х19 9х17 9х18 9х18 9х19 9х17 7.62х25
Масса оружия без патронов, кг 2,8 3,0 2,7 3,2 2,8 3,0 2,7 3,0
Длина оружия, мм
     Со сложенным прикладом  460  460  460  570   460   460   460  530
     С откинутым прикладом  690  690  690  790  690  690  690  665
Начальная скорость пули, м/с  340/460*  380  330  290  340  380  330  530
Режимы огня  о/н  о/н  о/н  о/н  о  о  о  о/н
Темп стрельбы, выстр/мин 680 700 680 680  — 750
Прицельная дальность, м  100/150* 200  100  100 100 200  100 200
Емкость магазина, патронов  64  53  64 64  64 53 64 35

Оружие демонстрирует отличные боевые качества:

  • высокая вероятность попадания и кучность огня;
  • компактность и возможность скрытого ношения в складках верхней одежды;
  • большая емкость магазина;
  • высокая точность при инстинктивной стрельбе (от бедра и на вскидку из походного положения);
  • устойчивость при стрельбе с одной и двух рук короткими очередями;
  • возможность ведения быстрого огня из-за укрытия.

Резюме

В ходе полигонных и войсковых испытаний все изделия серии ПП-19 показали высокую степень надежности и безотказность работы в самых жестких условиях эксплуатаци

Пистолет-пулемет ПП-19 «Бизон-2» обладает такими преимуществами, как малая длина и высота при большой емкости магазина, достаточно удобный полноценный складной приклад, высокая огневая мощь, надежность работы в тяжелых условиях эксплуатации, высокая точность при инстинктивной стрельбе, устойчивость при стрельбе с одной и двух рук короткими очередями, удобство удержания и хорошая контролируемость при стрельбе, а также использования глушителей и прицелов для решения специальных задач. Среди недостатков довольно большая масса оружия со снаряженным магазином, разбалансировка по мере израсходования патронов, а также высокая загазованность в области лица стрелка при использовании глушителя. Однако в целом пистолет-пулемет ПП-19 «Бизон-2» представляет собой эффективное и удобное оружие ближнего боя, в особенности в тандеме с такими отечественными патронами, как 7Н31 (ПБП) в калибре 9×19 и 7Н25 (ПБМ) в калибре 9×18 ПМ.

К сожалению, несмотря на все свои преимущества, пистолет-пулемет «Бизон-2» оказался в результате не у дел. Несмотря на достаточно большую вместимость магазина, оружие вследствие этого имело существенный недостаток в виде большого веса для ПП, потому нет ничего удивительного, что созданный на его базе пистолет-пулемет ПП-19-01 «Витязь-СН» стал более популярным, и именно на него делается ставка в последнее время. Читайте про «Витязь» в ближайшее время в наших новых статьях»!

Источники: Armoury-Online.ruOruzie.suTopWar.ru
