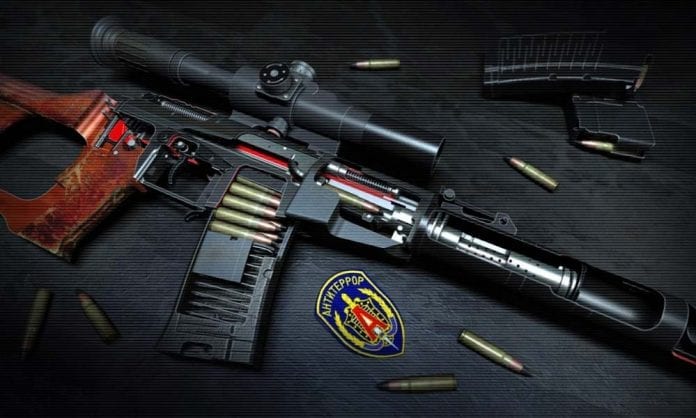

Бесшумная снайперская винтовка ВСС "Винторез" | Last Day Club image 8
[adrotate group="3"]

ВСС “Винторез”бесшумный снайперский комплекс, который был создан в Туле, в ЦНИИТОЧМАШ конструкторами П. И. Сердюковым и В. Ф. Красниковым. Комплекс, в который входила сама ВСС “Винторез” (Винтовка Снайперская Специальная – пояснение LastDay Club) и патрон СП-5 9*39 мм, приняли на вооружение в 1987 году. Винтовка и по сей день используется снайперами армейского спецназа ВС России.

Боеприпас для ВСС

СП-5 – снайперский патрон, который был разработан другими изобретателями, Н. В. Забелиным и Л. С. Дворяниновым, также приняли на вооружение в 1987 году.

96467902323232При создании СП-5 за основу брали старый добрый патрон калибра 7.62*39 УС (Уменьшенной Скорости). Такие патроны использовались в автоматах АКМ с прибором ПБС-1. Пуля из этого патрона обладала дозвуковой скоростью, 310 м/с, что при использовании глушителя делало стрельбу из автомата малошумной. При этом пуля обладала приличным весом в 12.6 г и конструкцию, обеспечивающую эффективное поражение живой силы противника на расстоянии до 400 метров. Однако был и недостаток: низкая кучность стрельбы. В 60-х годах показатель был удовлетворительным, однако в 80-х его явно стало не хватать.

Так, на базе гильзы от этого 7.62*39 мм патрона, был разработан снайперский патрон с дозвуковой (300 м/с) скоростью пули, получивший рабочее обозначение РГ037. Он имел длину 46 мм, при общей массе 16 г, массе пули 10,6 г, и обладал хорошей кучностью стрельбы. На дальности 100 метров R50=4 см, а на 400 м – R50=16,5 см.

ТТХ винтовки ВСС “Винторез”
Калибр 9 мм
Патроны 9х39 мм СП-5, СП-6
Масса без прицела с пустым магазином 2,65 кг
Масса магазина без патронов 0,15 кг
Масса со снаряженным магазином и прицелом 3,43 кг
Длина 894 мм
Длина ствола 200 мм
Высота 159 мм
Ширина 59 мм
Начальная скорость пули 290 м/с
Темп стрельбы 600 в/м
Скорострельность 40-100 в/м
Емкость магазина 10 патронов
Дальность прямого выстрела по грудной фигуре 185 м
Прицельная дальность 600 м

 Описание “Винтореза”

360-classifieds-204Снайперская винтовка может вести как одиночный, так и непрерывный автоматический огонь по старому доброму принципу отвода пороховых газов из канала ствола. Запирание этого канала осуществляют 6 боевых упоров поворотного продольно скользящего затвора. Присутствует предохранитель флажкового типа двойного действия, аналогичный предохранителю винтовки СВД: он запирает спусковой крючок и ограничивает действие затворной рамы. Приклад у ВСС “Винторез” – скелетного типа, отделяемый и изготовлен из дерева. Вся винтовка для скрытой переноски и транспортировки может разбираться и складываться в кейс.

Магазин у винтовки коробчатого типа, имеет емкость на 10 патронов (но подходит и магазин от автомата АС ВАЛ на 20 патронов), изготовлен из пластика. Винтовка оснащена прицельными устройствами открытого типа: мушкой и секторным прицелом, расположенными на корпусе глушителя. Для снайперской стрельбы днем используется прицел ПСО-1, а для ночной стрельбы – ЕСПУ-3. Весь ствол впереди цевья накрывает интегрированный глушитель.6205054

Глушитель действует следующим образом: после выстрела, при прохождении пулей передней части ствола, часть пороховых газов устремляется, через шесть рядов поперечных отверстий в стволе, в расширительную камеру глушителя. При этом давление пороховых газов в канале ствола и их скорость снижаются. Струя пороховых газов, истекающая из дульной части ствола, попадает на сепаратор, который «расчленяет» её на многочисленные разнонаправленные потоки, интенсивно снижая их скорость и температуру. В результате, газы, истекающие из глушителя, имеют дозвуковую скорость и незначительную температуру, что не создает хлопка и дульного пламени, а выстрел становится практически бесшумным. Применение интегрированного глушителя позволило уменьшить, по сравнению с глушителем, надевающимся на дульную часть ствола, и общую длину оружия.

Разборка-сборка винтовки снайперской специальной ВСС «Винторез»:

4194728Оружие типа ВСС и АС, имеет глушитель расширительного типа, в ходе стрельбы подвержено сильному загрязнению пороховым нагаром. Для чистки и смазки, а также устранения мелких неисправностей ВСС и АС производится их неполная разборка. Она осуществляется без использования специального инструмента и аналогична для обоих видов оружия по проводимым операциям, за исключением отделения и присоединения приклада у винтовки. Порядок неполной разборки ВСС и АС:

  1. Отсоединить магазин (удерживая винтовку левой рукой за цевьё, правой обхватить магазин, отжать защёлку и, подав нижнюю часть магазина вперёд, отделить его от оружия), снять оружие с предохранителя и, отведя затворную раму назад, проверить, нет ли патрона в патроннике. Отпустить затвор, произвести контрольный спуск курка с боевого взвода.
  2. Подготовить принадлежность.
  3. Обхватив цевьё левой рукой, указательным пальцем утопить защёлку корпуса, правой рукой повернуть глушитель по часовой стрелке, и, выдвинув вперёд, отделить его от оружия.
  4. Отжав отвёрткой защёлку сепаратора, пальцем продвинуть сепаратор в корпус и затем, проталкивая его шомполом, отделить от корпуса. Отделить пружину сепаратора, продвинув её вперёд по стволу.
  5. Утопить фиксатор крышки ствольной коробки, нажать пальцем на выступ упора возвратного механизма и, приподняв задний конец крышки, отделить её от ствольной коробки.
  6. Удерживая винтовку, подать вперёд упор возвратного механизма до выхода его выступа из паза ствольной коробки; приподняв упор, извлечь механизм из канала затворной рамы.
  7. Удерживая винтовку, подать направляющую вперёд до выхода её из гнезда ствольной коробки, затем извлечь, удерживая ударник.
  8. Отвести ударник назад до упора и, приподняв его, отделить от ствольной коробки.
  9. Отвести затворную раму с затвором назад до упора и движением вверх отделить их от ствольной коробки.
  10. Удерживая затворную раму в вертикальном положении, поднимая и одновременно поворачивая затвор по часовой стрелке, вывести его из затворной рамы.
  11. Утопив защёлку корпуса большим пальцем, снять цевьё, продвигая его вперёд.
  12. Поворачивая трубку по часовой стрелке до совмещения выступа коробки со шлицем на ствольной коробке, отделить её от ствола, перемещая назад.
  13. Для отделения приклада винтовки ВССутопить фиксатор приклада и, продвигая приклад назад, отделить его от ствольной коробки.

vss_vintorez_20130330_1650009294vss-vintorez-vintovkaСборка оружия производится в обратной последовательности. Для обслуживания оружия используется смазка ружейная РЖ ОСТ 38.01439-88. Категорически запрещается смазывать патроны. После чистки и смазки оружия все поверхности надлежит протереть насухо.
