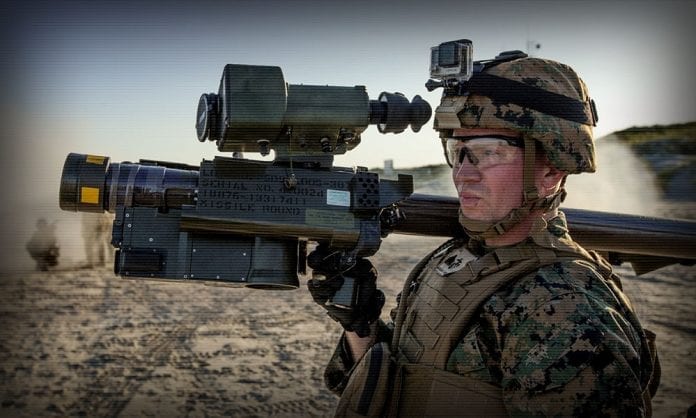

FIM-92 «Стингер» (англ. FIM-92 Stinger — Жало) – это переносной зенитный ракетный комплекс (ПЗРК) американского производства. Основное его предназначение – поражение низколетящих воздушных объектов: вертолетов, самолетов и БПЛА.

Разработку ПЗРК «Стингер» вела компания General Dynamics. Он создавался в качестве замены для ПЗРК FIM-43 Redeye. Первую партию из 260 ед. зенитно-ракетных комплексов ввели в опытную эксплуатацию в середине 1979 года. После этого компании-производителю заказали еще одну партию в 2250 ед. для американской армии.

«Стингеры» приняли на вооружение в 1981 году, они стали самыми распространенными в мире ПЗРК, которыми укомплектованы армии более двадцати государств.

Всего было создано три модификации «Стингера»:

  • Базовая («Stinger»),
  • “Stinger”-RMP (Reprogrammable Microprocessor),
  • “Stinger”-POST (Passive Optical Seeking Technology).

У них одинаковый состав средств, высота поражения цели и дальность стрельбы. Различие между ними в головках самонаведения (ГСН), которые используются на зенитных ракетах FIM-92 (модификации А, В, С). В настоящий момент компания «Raytheon» производит модификации: FIM-92D, FIM-92E Block I и II. У этих модернизированных вариантов лучшая чувствительность ГСН, а также защищенность от помех.

Устройство и ТТХ ПЗРК “Стингер”

ГСН POST, которую применяют на ЗУР (Зенитная управляемая ракета – прим. Last Day Club) FIM-92B, работает в двух диапазонах длины волны– ультрафиолетовом (УК) и инфракрасном (ИК). Если в ракете FIM-92A ИК ГСН получает данные о положении цели относительно ее оптической оси из сигнала, который модулирует вращающийся растр, то ГСН POST использует безрастровый координатор цели. Детекторы УФ и ИК излучений работают в контуре с двумя микропроцессорами. Они могут проводить розеткообразное сканирование, которое обеспечивает высокую возможность выбора цели в условиях сильных фоновых помех, а также защищено от средств противодействия, работающих в ИК диапазоне.

Производство ЗУР FIM-92B с ГСH POST запустили в 1983 году. Однако в 1985 году фирма General Dynamics начала разработку ЗУР FIM-92C, поэтому темпы выпуска несколько снизились. Разработка новой ракеты была завершена в 1987 году. В ней используется ГСH POST-RMP, процессор которого можно перепрограммировать, что обеспечивает адаптацию системы наведения к целевым и помеховым условиям при помощи соответствующей программы. Корпус пускового механизма ПЗРК “Stinger”-RMP содержит сменные блоки памяти с типовыми программами. Последние доработки ПЗРК предусматривали оснащение ракеты FIM-92C литиевой батареей, кольцевым лазерным гироскопом, а также модернизированным датчиком угловой скорости по крену.

Можно выделить следующие основные элементы ПЗРК Stinger:

  • Транспортно-пусковой контейнер (ТПК) с ЗУР;
  • Оптический прицел, позволяющий проводить визуальное обнаружение и сопровождение цели и определять приближенную дальность до нее;
  • Пусковой механизм и блок охлаждения и электроснабжения с емкостью жидкого аргона и электрической батарей;
  • Также установлена аппаратура «свой-чужой» AN/PPX-1 с электронным носителем, который закрепляется на поясе стрелка.

На ракетах FIM-92E Block I устанавливаются двухдиапазонные помехозащищенные розеточные головки самонаведения (ГСН), которые работают в УФ и ИК диапазонах. Кроме того осколочно-фугасные боевые части, вес которых составляет три килограмма. Их дальность полета составляет 8 километров, а скорость М=2.2 В ракеты FIM-92E Block II устанавливается всеракурсная тепловизионная ГСН, в фокальной плоскости которой расположена оптическая система матрицы ИК-детекторов.

При производстве ракет использовалась аэродинамическая схема «утка». Носовая часть содержит четыре аэродинамических поверхности: две играют роль рулей, а две другие сохраняют неподвижность относительно ракетного корпуса. При маневрировании при помощи одной пары рулей ракета вращается вокруг продольной оси, при этом сигналы управления, которые на них поступают, согласованы с движением ракеты вокруг этой оси. Начальное вращение ракете обеспечивают наклонные сопла стартового ускорителя относительно корпуса. Вращение в полете поддерживается благодаря раскрытию плоскостей хвостового стабилизатора при выходе из ТПК, которые также расположены под углом к корпусу. Использование пары рулей при управлении существенно снизило массу и стоимость приборов управления полетом.

Ракета приводится в движение твердотопливным двухрежимным маршевым двигателем Atlantic Research Mk27, обеспечивающим разгон до скорости M=2.2 и поддерживающим ее в течение всего полета к цели. Этот двигатель начинает работать после того, как стартовый ускоритель отделился, а ракета отошла на безопасное расстояние от стрелка – примерно 8 метров.

Вес боевого снаряжения ЗУР составляет три килограмма – это осколочно-фугасная часть, взрыватель ударного действия, а также предохранительно-исполнительный механизм, который обеспечивает снятие предохраняющих ступеней и дает команду на самоликвидацию ракеты в случае, если она не попала в цель.

Для размещения ЗУР используется герметичный цилиндрический ТПК из ТПК, который заполнен инертным газом. У контейнера две крышки, которые разрушаются при пуске. Материал передней пропускает ИК и УФ излучения, что дает возможность захвата цели без необходимости нарушать уплотнение. Контейнер достаточно надежен и герметичен, чтобы обеспечить хранение ракет без необходимости технического обслуживания в течение десяти лет.

Для присоединения пускового механизма, подготавливающего ракету к запуску и запускающего ее, используются специальные замки. При подготовке к пуску в корпус пускового механизма устанавливают блок охлаждения и электроснабжения с электрической батареей, который подключается к бортовой системе ракеты при помощи штепсельного разъема. Емкость с жидким аргоном соединяется с магистралью системы охлаждения посредством штуцера. В нижней части пускового механизма есть штепсельный разъем, который используется для подключения электронного датчика системы «свой-чужой».

ПЗРК Стингер - Last Day Club (11)На рукоятке находится спусковой крючок, у которое есть одно нейтральное и два рабочих положения. При переводе крючка в первое рабочее положение активизируются блоки охлаждения и энергоснабжения. На борт ракеты начинают поступать электроэнергия и жидкий аргон, которые охлаждают детекторы ГСН, раскручивают гироскоп и выполняют другие операции для подготовки ЗРК к запуску. При переводе крючка во второе рабочее положение начинается активизация бортовой электрической батареи, которая обеспечивает питание электронной аппаратуры ракеты в течение 19 секунд. Следующий шаг – начало работы воспламенителя стартового двигателя ракеты.

В процессе боя информация о целях передается внешней системой обнаружения и целеуказания или номером расчета, который наблюдает за воздушным пространством. После того как цель обнаружена, оператор-стрелок кладет ПЗРК на плечо, начиная наведение на выбранную цель. После захвата цели ГСН ракеты, срабатывает звуковой сигнал, а оптический прицел начинает вибрировать при помощи устройства, прилегающего к щеке оператора. После этого по нажатию кнопки включается гироскоп. Кроме того перед пуском стрелку необходимо ввести необходимые углы упреждения.

При нажатии на спусковую скобу активизируется бортовая батарея, которая выходит на нормальный режим после срабатывания патрона со сжатым газом, отбрасывающего отрывной штекер, отключая тем самым питание, передаваемое блоком охлаждения и электроснабжения. Затем включается пиропатрон, запускающий стартовый двигатель.

ПЗРК “Стингер” обладает следующими тактико-техническими характеристиками:

  • Зона поражения:
    • Дальность – 500-4750 м
    • Высота – 3500 м
  • Масса комплекта: 15.7 кг
  • Масса ракеты: 10.1 кг
  • Размеры ракеты:
    • Длина – 1500 мм
    • Диаметр корпуса – 70 мм
    • Размах стабилизаторов – 91 мм
  • Скорость ракеты: 640 м/с

Как правило, расчеты ПЗРК во время боевых действий выполняют задачи самостоятельно или в составе подразделения. Огнем расчета управляет его командир. Возможен автономный выбор цели, а также с использованием команд, которые передает командир. Огневой расчет производит визуальное обнаружение воздушной цели, определяет принадлежит ли она противнику. После этого, если цель достигает расчетной дальности и дана команда на уничтожение, расчет запускает ракету.

В действующих инструкциях по ведение боя присутствуют приемы ведения огня для расчетов ПЗРК. К примеру, для уничтожения одиночных поршневых самолетов и вертолетов применяют метод под названием «пуск-наблюдение-пуск», для одиночного реактивного самолета «два пуска-наблюдение-пуск». В этом случае по цели одновременно стреляют и стрелок, и командир расчета. При большом количестве воздушных целей, огневой расчет выбирает самые опасные цели, причем стрелок и командир обстреливают разные цели при помощи метода «пуск-новая цель-пуск». Происходит следующее распределение функций членов расчета – командир обстреливает ведомую или летящую слева от себя цель, а стрелок атакует ведущий или правый крайний объект. Огонь ведут до полного расхода боекомплекта.

Координацию огня между разными расчетами проводят с использованием предварительно обговоренных действий по выбору установленных секторов обстрела и выбору цели.

Стоит отметить, что огонь в ночное время демаскирует огневые позиции, поэтому в этих условиях рекомендуется вести стрельбу в движении или во время коротких остановок, меняя позицию после каждого пуска.

ПЗРК Стингер - Last Day Club (5)Послужной список ПЗРК “Стингер”

Первое боевое крещение ПЗРК «Стингер» прошло во время Британо-Аргентинского конфликта в 1982 году, причиной которого стали Фолклендские острова.

При помощи ПЗРК обеспечивалось прикрытие для британского десанта, который высадился на берег, от ударов штурмовиков аргентинской армии. По словам английских военных, они сбили один самолет, а еще нескольким сорвали атаки. В то же время произошла интересная вещь, когда ракета, которую выпустили по турбовинтовому штурмовику «Пукара», поразила вместо него один из выпущенных штурмовиком снарядов.

Но настоящую «славу» этот ПЗРК получил после того, как его стали применять афганские моджахеды для атак на правительственную и советскую авиацию. С начала 80-х годов моджахеды использовали американские системы «Ред Ай», советские «Стрела-2», а также британские ракеты «Блоупайп».

Стоит также отметить, что до середины 80-х годов при помощи ПЗРК сбивалось не более 10% всех летательных аппаратов, принадлежащих правительственным войскам и «ограниченному контингенту». Самая эффективная ракета на то время – поставляемая Египтом «Стрела-2м». Она превосходила всех конкурентов в скорости, маневренности и мощности боевой части. К примеру, у американской ракеты «Ред Ай» были ненадежные контактные и бесконтактные взрыватели, иного ракета разбивалась об обшивку и отлетала от вертолета или самолета. В любом случае, успешные пуски происходили достаточно регулярно. Однако вероятность попадания были почти на 30% ниже, чем у советской «Стрелы».

Дальность обеих ракет не превышала трех километров для огня по реактивным самолетам, двум для Ми-24 и Ми-8. А по поршневым Ми-4 они и вовсе не попадали из-за слабой ИК-сигнатуры. Теоретически, у британского ПЗРК «Блоупайп» были гораздо большие возможности.

Это была всеракурсная система, которая могла вести огонь по боевому самолету на встречном курсе на расстоянии до шести километров, а по вертолету – до пяти километров. Она легко обходила тепловые ловушки, а вес боевой части ракеты составлял три килограмма, что обеспечивало приемлемую мощность. Но было и одно, но… Наведение посредством ручных радиокоманд, когда для управления ракетой использовался джойстик, перемещаемый большим пальцем, при недостатке опыта у стрелка означало неминуемый промах. Кроме того, весь комплекс весил более двадцати килограмм, что также мешало его широкому распространению.

Ситуация кардинально изменилась, когда на территорию Афганистана попали новейшие американские ракеты «Стингер».

Небольшая 70-мм ракета была всеракурсной, а наведение было полностью пассивным и автономным. Максимальная скорость достигала значений в 2М. Всего за одну неделю использования с их помощью было сбито четыре самолета Су-25. Машину не могли спасти термоловушки, а трехкилограммовая боевая часть была весьма эффективна против двигателей Су-25 – в них перегорали тросы для управления стабилизаторами.

В течение первых двух недель боевых действий с использованием ПЗРК «Стингер» в 1987 году было уничтожено три Су-25. Два летчика погибли. В конце 1987 года потери составили восемь самолетов. При стрельбе по Су-25 хорошо зарекомендовал себя метод «смещения», но он был малоэффективен против Ми-24. Однажды в советский вертолет попал сразу два «Стингера», причем в один и то же двигатель, но поврежденной машине удалось вернуться на базу. Для защиты вертолетов использовались экранированные выхлопные устройства, которые снижали контрастность ИК-излучения примерно в два раза. Также был установлен новый генератор подачи импульсных ИК-сигналов под названием Л-166В-11Е. Он уводил ракеты в сторону, а также провоцировал ложный захват цели ГСН ПЗРК.

Но у «Стингеров» были и слабые стороны, которые сначала отнесли к плюсам. У пусковой установки был радиодальномер, который обнаруживался летчиками Су-25, что позволяло использовать ловушки превентивно, увеличивая их эффективность. Душманы могли использовать «всеракурсность» комплекса только в зимний период, так как у разогретых передних кромок крыльев штурмовиков не хватало контрастности для пуска ракеты в полусферу спереди.

ПЗРК Стингер - Last Day Club (8)

После начала использования ПЗРК «Стингер» понадобилось внести изменения в тактику использования боевой авиации, а также улучшить ее защищенность и постановку помех. Было принято решение увеличить скорость и высоту во время огня по наземным целям, а также создать специальные звенья и пары для прикрытия, которые начинали обстрел, в котором были обнаружены ПЗРК. Очень часто моджахеды не решались использовать ПЗРК, зная о неминуемом возмездии со стороны этих самолетов.

Стоит отметить, что самыми «несбиваемыми» самолетами стали Ил-28 – безнадежно устаревшие бомбардировщики афганских ВВС. Во многом это произошло из-за установленной на корме огневой точки из спаренных 23-мм пушек, которая могла подавить огневые позиции расчетов ПЗРК.

ЦРУ и Пентагон вооружали моджахедов комплексами «Стингер», преследуя ряд целей. Одна из них – испытания нового ПЗРК в реальном бою. Американцы соотносили их с поставками советского оружия во Вьетнам, где советские ракеты сбили сотни американских вертолетов и самолетов. Однако СССР помогал законным властям суверенной страны, в то время как США отправляли оружие для антиправительственных вооруженных моджахедов – или «международных террористов, как их сейчас классифицируют сами американцы.

Официальные российские СМИ поддерживают мнение, что впоследствии афганские ПЗРК использовались чеченскими боевиками для огня по российской авиации в ходе «контртеррористической операции». Однако это не могло соответствовать действительности по некоторым причинам.

Во-первых, одноразовые батареи питания хранятся два года, после чего их необходимо менять, а саму ракету можно хранить в герметичной упаковке десять лет, после чего ей необходимо техническое обслуживание. Афганские моджахеды не могли самостоятельно заменить батареи и обеспечить квалифицированное обслуживание.

Большую часть «Стингеров» перекупил в начале 90-х годов Иран, который смог ввести часть из них обратно в строй. По словам иранских властей, в настоящий момент у «Корпуса стражей исламской революции» есть около пятидесяти комплексов «Стингер».

В начале 90-х годов с территории Чечни вывели подразделения советских военных, а после них осталось множество складов с оружием. Поэтому особой необходимости в «Стингерах» не было.

Во время Второй чеченской кампании боевики применяли ПЗРК разных типов, которые поступали к ним из разных источников. Большей частью это были комплексы «Игла» и «Стрела». Иногда встречались и «Стингеры», которые попадали в Чечню из Грузии.

После того как на территории Афганистана начались операции международных сил, не было зафиксировано ни одного случая использования ПЗРК «Стингер».

В конце 80-х годов «Стингеры» использовали солдаты Иностранного Французского легиона. С их помощью они вели огонь по ливийским боевым машинам. Но достоверных подробностей в «открытых источниках» нет.

ПЗРК Стингер - Last Day Club (13)В настоящее время ПЗРК «Стингер» стал одним из самых эффективных и распространенных на планете. Его ракеты используются в различных зенитных комплексах для ведения ближнего огня – Aspic, Avenger и других. Кроме того, они используются на боевых вертолетах в качестве оружия самообороны от воздушных объектов.
