«Атоммаш» — крупнейший в России изготовитель оборудования для атомной энергетики. Предприятие расположено в городе Волгодонск Ростовской области. До аварии на Чернобыльской АЭС «Атоммашем» было выпущено более 100 единиц высокотехнологичного оборудования для атомных электростанций, в том числе 14 реакторов ВВЭР-1000 — самых распространённых ядерных реакторов в своей серии.

Продукция «Атоммаша» в разное время поступала на многие атомные электростанции, в том числе на Ростовскую, Балаковскую, Крымскую и другие.


1. С 2012 года «Атоммаш» является филиалом инжиниринговой компании «АЭМ-Технологии», входящей в машиностроительный дивизион «Росатома» «Атомэнергомаш». Это единственная в России компания, производящая полный комплект оборудования реакторного зала АЭС.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (1)

2. Листоштамповочный пресс двойного действия с усилием 15 тысяч тонн может штамповать днища из плоской заготовки толщиной до 45 см.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (2)

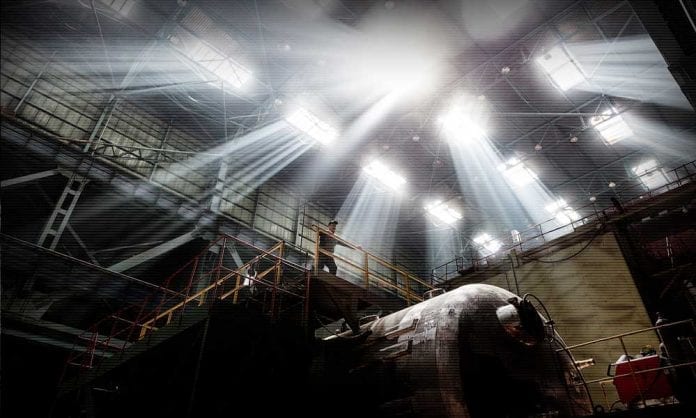

3. Производство корпусного оборудования — здесь собирают и сваривают корпуса реакторов.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (3)

4. Кроме оборудования для атомной отрасли, «Атоммаш» производит оборудование для газовой и нефтехимической отраслей. Это в основном крупные сосуды, работающие под давлением, колонное оборудование, трубопроводная арматура.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (4)

5. Цилиндрическая обечайка из двухслойного металла — составная часть нефтеперерабатывающей колонны для одного из крупных нефтеперерабатывающих заводов. Диаметр кольца составляет около 10 метров.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (5)

6. Установка для автоматической сварки и наплавки под слоем флюса внутренних кольцевых и продольных швов на обечайках различного диаметра.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (6)

7. За один проход эта установка может обеспечить наплавку плакирующего слоя до 8 мм.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (7)

8.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (8)

9. Электрическая дуга горит под слоем флюса между концом сварочной проволоки и свариваемым металлом.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (9)

10. Расплавленные электродный и основной металлы перемешиваются в сварочной ванне. Кристаллизуясь, они образуют сварной шов.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (10)

11. Сборочно-сварочный участок. Идёт подготовка к контрольным операциям составной части днища для нефтеперерабатывающей колонны. Диаметр днища составляет около 8 метров.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (11)

12. Ручная дуговая сварка элементов раскрепления на заготовке днища нефтеперерабатывающей колонны.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (12)

13.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (13)

14. Толстостенные (до 11 см) обечайки с внутренней антикоррозионной наплавкой являются составными частями корпуса нефтеперерабатывающего реактора.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (14)

15.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (15)

16. Для сварки толстостенных заготовок используется подогрев зоны сварного шва с помощью электронагревателей.
В данном случае температура заготовок при сварке должна быть не ниже 150°С.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (16)

17. Сварочный манипулятор.
Предназначен для сварки и наплавки кольцевых швов сферических и эллиптических днищ.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (17)

18. Идёт сварка кольцевого шва составных частей днища нефтеперерабатывающего реактора.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (18)

19. Длительность непрерывного процесса сварки зависит от толщины свариваемых деталей и может продолжаться более 10 суток.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (19)

20. Ручная наплавка внутренней поверхности патрубка на полукорпусе атомного реактора.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (20)

21. После сварочных операций производится зачистка всех сварных швов шлифовальными машинками для проведения последующих операций контроля: цветной и ультразвуковой дефектоскопии.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (21)

22.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (22)

23.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (23)

24. Уникальный обрабатывающий центр способен выполнять на тяжеловесных и крупногабаритных заготовках не только токарные операции, но и производить расточку поверхностей. Вес данной заготовки превышает 169 тонн.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (24)

25.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (25)

26.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (26)

27. Корпус парогенератора длиной 12 метров проходит этап механической обработки отверстий на горизонтально-расточном станке INNSE.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (27)

28. Данный обрабатывающий центр может с одной установки произвести обработку отверстий по всей длине изделия.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (28)

29. Перемещение полукорпуса реактора весом 170 тонн на очередную технологическую операцию.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (29)

30. Токарная обработка кромки днища парогенератора под сварку.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (30)

31. «Атоммаш» обладает большим парком универсальных токарно-карусельных станков, способных обрабатывать заготовки диаметром до 5 метров.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (31)

32. Пролёт изготовления парогенераторов для атомных станций.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (32)

33. Теплообменные трубки внутри корпуса парогенератора.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (33)

34. Насыщение парогенератора внутрикорпусными элементами и устройствами.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (34)

35. Внутрь корпуса парогенератора необходимо установить и приварить к коллекторам порядка 11 тысяч теплообменных трубок — змеевиков.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (35)

36. Сварщики.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (36)

37.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (37)

38.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (38)

39.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (39)

40. Сборка из двух обечаек диаметром свыше 10 метров с элементами жёсткости. Этот узел скоро станет составной частью огромной нефтеперерабатывающей колонны.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (40)

41. Площадь предприятия — 170 га. Протяжённость производственного корпуса — 800 метров. Поэтому работники (в основном, линейный персонал) перемещаются на служебных велосипедах по специальным велодорожкам.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (41)

42. Создание кромки под сварку на внутреннем отверстии с помощью механической обработки — расточки.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (42)

43. Операция выполняется на станке по заданной программе.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (43)

44. Только станки с программным управлением позволяют точно, с заданными параметрами, выполнить повторяющиеся отверстия в толстостенных обечайках.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (44)

45. Уникальный процесс развальцовки теплообменных труб внутри коллектора парогенератора. Специалистам необходимо развальцевать, а затем произвести автоматическую сварку и контроли 11 тысяч теплообменных труб в коллекторе.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (45)

46. Для выявления дефектов в толстостенных изделиях с толщиной стенки до 45 см применяют установки для рентгенографического контроля. На фото виден процесс подготовки подземной рентгенкамеры, в которую скоро поместят изделие для контроля.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (46)

47. Гидравлические испытания ядерного реактора проводят в специально оборудованном подземном стенде.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (47)

48. Стенд обеспечивает давление свыше 250 атмосфер и подогревает специально подготовленную воду до 80°С. Именно при таких условиях испытывают реакторы для АЭС.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (48)

49. Для перемещения изготавливаемого оборудования внутри корпуса используются мостовые краны различной грузоподъёмности. Конкретно эти краны находятся на отгрузочных позициях. Способны работать в паре и поднимать изделия весом до 1200 тонн.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (49)

50. Стропальщик.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (50)

51. Сборочно-сварочный участок изготовления внутрикорпусных устройств реактора.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (51)

52. Процесс проведения контроля сварных соединений с помощью технологии цветной дефектоскопии.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (52)

53. В октябре 2015 году «Атоммаш» изготовил и отгрузил первый корпус реактора типа ВВЭР-1200 для блока №1 Белорусской АЭС. В декабре 2015 года на предприятии был изготовлен комплект парогенераторов МКП-1000 для блока №4 Ростовской АЭС. Сегодня идёт работа над комплектом оборудования для Белорусской АЭС блок №2.«Атоммаш» - производство ядерных реакторов для АЭС - Last Day Club (53)
