Фотографии в статье – транспортировка и загрузка в шахту межконтинентальной баллистической ракеты ракетного комплекса 5-го поколения РТ-2ПМ2 «Тополь-М». Место действия: 60-я Таманская ордена Октябрьской Революции Краснознамённая ракетная дивизия.


Комплекс РТ-2ПМ2 «Тополь-М» (код РС-12М2, по классификации НАТО — SS-27 Sickle «Серп») — российский ракетный комплекс стратегического назначения с межконтинентальной баллистической ракетой, разработанный в конце 1980-х — начале 1990-х годов на базе комплекса РТ-2ПМ «Тополь». Первая межконтинентальная баллистическая ракета, разработанная в России после распада СССР. Принята на вооружение в 1997 году. Головным разработчиком ракетного комплекса является Московский институт теплотехники (МИТ).

5D1K7407-1s5D1K7392-1s0_86da3_fc8676a1_XXL

Ракета комплекса «Тополь-М» является твёрдотопливной, трёхступенчатой. Предельная дальность — 11 000 км. Несёт один термоядерный боевой блок мощностью 550 кт. Базируется ракета как в шахтных пусковых установках (ШПУ), так и на мобильных пусковых установках. В шахтном варианте базирования принята на вооружение в 2000 году.

Предназначена для выполнения задач по нанесению ядерного удара по территории противника в условиях противодействия существующих и перспективных систем ПРО, при многократном ядерном воздействии по позиционному району, при блокировке позиционного района высотными ядерными взрывами. Применяется в составе комплекса 15ПО65 шахтного базирования и 15П165 мобильного базирования.

0_86da5_aee1e519_XXL5D1K7554-1s25D1K7461-1s5D1K7473-1s

Стационарный комплекс «Тополь-М» включает в себя 10 межконтинентальных баллистических ракет, смонтированных в шахтных пусковых установках, а также командный пункт.

Основные характеристики ракеты
Количество ступеней 3
Длина (с ГЧ) 22,55 м
Длина (без ГЧ) 17,5 м
Диаметр 1,81 м
Стартовая масса 46,5 т
Забрасываемый вес 1,2 т
Вид топлива Твёрдое смесевое
Максимальная дальность 11000 км
Тип головной части Моноблочная, ядерная, отделяемая
Количество боевых блоков 1 + около 20 муляжей
Мощность заряда 550 Кт
Система управления Автономная, инерциальная на базе БЦВК
Способ базирования Шахтный и мобильный

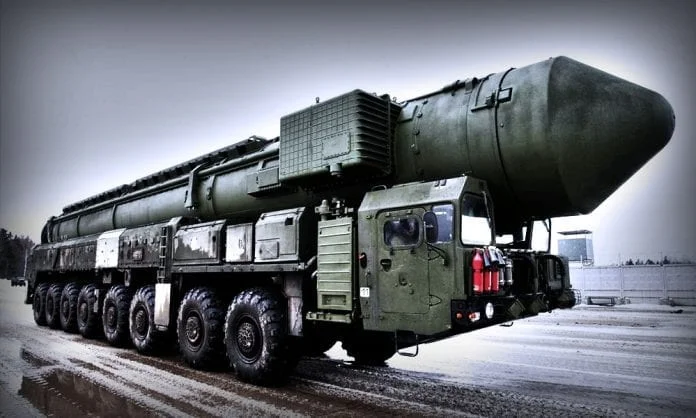

Мобильный комплекс «Тополь-М» представляет собой одну ракету, помещённую в высокопрочный стеклопластиковый транспортно-пусковой контейнер (ТПК), смонтированный на восьмиосном шасси МЗКТ-79221 высокой проходимости и конструктивно практически не отличается от шахтного варианта. Вес пусковой установки — 120 тонн. Шесть пар колес из восьми являются поворотными, что обеспечивает радиус поворота 18 метров.

Давление на грунт установки в два раза меньше, чем обычного грузового автомобиля. Двигатель V-образный 12-ти цилиндровый дизель с турбонаддувом ЯМЗ-847 мoщнocтью 800 л.c. Глубина преодолеваемого брода до 1,1 метра.

При создании систем и агрегатов мобильного «Тополь-М» использован ряд принципиально новых технических решений по сравнению с комплексом «Тополь». Так, система неполного вывешивания даёт возможность развёртывать ПУ «Тополь-М» даже на мягких грунтах. Улучшены проходимость и маневренность установки, что повышает её живучесть.

«Тополь-М» способен производить пуски из любой точки позиционного района, а также обладает улучшенными средствами маскировки, как против оптических, так и других средств разведки (в том числе за счёт снижения инфракрасной компоненты демаскирующего поля комплекса, а также применения специальных покрытий, снижающих радиолокационную заметность).

5D1K7619-1s5D1K7641-1s

Межконтинентальная ракета состоит из трёх ступеней с твёрдотопливными маршевыми двигателями. В качестве топлива используется алюминий, в роли окислителя выступает перхлорат аммония. Корпуса ступеней выполнены из композитов. Все три ступени оборудованы поворотным соплом для отклонения вектора тяги (решётчатые аэродинамические рули отсутствуют).

Система управления – инерциальная, на основе БЦВК и гиростабилизированной платформы. Комплекс высокоскоростных командных гироскопических приборов обладает улучшенными точностными характеристиками. Новый БЦВК обладает повышенной производительностью и стойкостью к воздействию поражающих факторов ядерного взрыва. Обеспечено прицеливание за счёт реализации автономного определения азимута контрольного элемента, установленного на гиростабилизированной платформе, с помощью наземного комплекса командных приборов, размещенного на ТПК. Обеспечена повышенная боеготовность, точность и ресурс непрерывной работы бортовой аппаратуры.

Метод старта — миномётный для обоих вариантов. Маршевый твёрдотопливный двигатель ракеты позволяет ей набирать скорость намного быстрее предыдущих типов ракет аналогичного класса, созданных в России и Советском Союзе. Это значительно затрудняет её перехват средствами ПРО на активном участке полёта.

Ракета оснащена отделяемой головной частью с одним термоядерным боевым блоком мощностью 550 Кт тротилового эквивалента. Головная часть также оборудована комплексом средств преодоления ПРО. Комплекс средств преодоления ПРО состоит из пассивных и активных ложных целей, а также средств искажения характеристик головной части. Несколько десятков вспомогательных двигателей коррекции, приборы и механизмы управления позволяют боевой части совершать манёвры на траектории, затрудняя её перехват на конечном участке траектории.

Ложные цели неотличимы от боевых блоков во всех диапазонах электромагнитного излучения (оптическом, лазерном, инфракрасном, радиолокационном). Ложные цели позволяют имитировать характеристики боевых блоков практически по всем селектирующим признакам на внеатмосферном, переходном и значительной части атмосферного участка нисходящей ветви траектории полета боевых блоков ракеты, являются стойкими к поражающим факторам ядерного взрыва и излучению сверхмощного лазера с ядерной накачкой. Впервые спроектированы ложные цели, способные противостоять РЛС со сверхразрешением.

В связи с прекращением существования договора СНВ-2, запрещавшего создание многозарядных межконтинентальных баллистических ракет, Московский институт теплотехники работает над оснащением «Тополей-М» разделяющимися головными частями индивидуального наведения. Возможно, результатом этих работ является РС-24 «Ярс».  Проходят испытания мобильного варианта этого комплекса, размещённого на шасси восьмиосного тягача МЗКТ-79221.

Высокая устойчивость ракеты 15Ж65 к воздействию систем ПРО потенциального противника достигается за счёт:

  • Сокращения по времени и протяжённости активного участка путём крайне быстрого разгона ракеты. Время разгона до конечной скорости (свыше 7 км/с) составляет менее 3 мин.
  • Возможности ракеты маневрировать на активном участке, усложняющей решение противником задачи перехвата, а также совершать программный манёвр при прохождении облака ядерного взрыва
  • Защитного покрытия корпуса новой разработки, обеспечивающего комплексную защиту от поражающих факторов ядерного взрыва и оружия, основанного на новых физических принципах.
  • Комплекса преодоления ПРО, включающего пассивные и активные ложные цели и средства искажения характеристик головной части. ЛЦ неотличимы от боевых блоков во всех диапазонах электромагнитного излучения (оптическом, лазерном, инфракрасном, радиолокационном), позволяют имитировать характеристики боевых блоков практически по всем селектирующим признакам на внеатмосферном, переходном и значительной части атмосферного участка нисходящей ветви траектории полета боевых блоков ракеты, вплоть до высот 2 — 5 км; являются стойкими к поражающим факторам ядерного взрыва и излучению сверхмощного лазера с ядерной накачкой и пр. Впервые спроектированы ЛЦ, способные противостоять РЛС со сверхразрешением. Средства искажения характеристик головной части состоят из радиопоглощающего (совмещенного с теплозащитным) покрытия ГЧ, генераторов активных помех и пр. Радиолокационная заметность боевого блока снижена на несколько порядков, ЭПР составляет 0,0001 кв.м. Дальность его обнаружения снижена до 100 — 200 км. Оптическая — и ИК-заметность ББ предельно снижена за счёт эффективного охлаждения поверхности ББ на заатмосферном участке и снижению светимости спутного следа ББ на атмосферном участке, достигаемой в т.ч. за счёт впрыска в следовую область специальных жидких продуктов, снижающих интенсивность излучения. В результате принятых мер обеспечивается преодоление моноблочной ГЧ перспективной многоэшелонированной системы ПРО с элементами космического базирования с вероятностью 0.93 — 0.94. Высоко- и заатмосферный участок ПРО преодолевается с вероятностью 0.99, атмосферный — с вероятностью 0.93 — 0.95.

Ракета 15Ж65 оснащена термоядерной моноблочной БЧ мощностью 0.55 МГт. Проведены испытания МБР с РГЧ (от 3 до 6 разделяющихся головных частей мощностью 150 кт.) В перспективе планируется оснащение ракеты маневрирующей ГЧ (испытания которой также успешно проведены в 2005 г. и продолжаются), в связи с чем возможность перехвата ГЧ, по мнению российских специалистов, будет практически сведена к нулю.

0_86da8_a3375103_XXL

Круговое вероятное отклонение — не более 200 м, что позволяет ГЧ полумегатонной мощности уверенно поражать сильнозащищённые точечные цели (в частности, КП и ШПУ). В силу ограниченного забрасываемого веса, ограничивающего мощность ЯБЧ, ракета «Тополь-М» в отличие от ракеты 15А18 «Воевода» (мощность моноблочной ГЧ которой составляла 20-25 МГт) имеет ограничения по осуществлению уничтожающего воздействия по крупной площадной цели.

5D1K7700-1s 0_86da8_a3375103_XXL5D1K7744-1s0_86da9_e363bdd5_XXL0_86daa_75aad8fd_XXL5D1K7698-1s0_86dac_9772ff7c_XXL

Комплекс 15П165 мобильного базирования обладает уникальными характеристиками начальной выживаемости, способен функционировать скрытно и автономно в течение длительного периода времени. Площадь патрулирования комплекса — 250 000 кв.км.

Ракета «Тополь-М» унифицирована с ракетой «Булава» морского базирования, создаваемых для вооружения РПКСН проекта 955. Конкурентом «Булавы» является жидкостная МБР Р-29РМУ2 «Синева». Она существенно превосходит «Булаву» (как и все другие МБР) по энергомассовому совершенству, но уступает по важному для российских ракет морского базирования критерию — выживаемости на активном участке за счёт меньшей скорости разгона и большей уязвимости от лазерного оружия, свойственной жидкостным ракетам по сравнению с твёрдотопливными. Однако ракета «Булава», со стартовой массой около 37 тонн, существенно уступает по ударной мощи существующим более тяжёлым твёрдотопливным ракетам, в том числе ракете «Трайдент»-2 со стартовой массой 59 тонн. (БЧ «Булавы» — 6х150 кт, «Трайдент-2″ (теоретически) — 8х475 кт). Проект оснащения морской составляющей ядерных сил России ПЛАРБ с лёгкими баллистическими ракетами «Булава» подвергается критике специалистов, указывающих на необходимость вооружения отечественных ПЛАРБ высокотехнологичной твёрдотопливной БРПЛ Р-39УТТХ, испытания которой были свёрнуты в 90-х гг. и которая, в случае постановки на вооружение, не имела бы мировых аналогов среди БРПЛ по ударной мощи и лётно-техническим характеристикам.
