Нередко в турпоходе (пешем или на колесах), на рыбалке или на охоте, при размещении в палатке, шалаше, охотничьем домике, где есть только дровяная печь, необходимо в холод поддерживать плюсовую температуру, а желающего быть истопником в компании найти бывает непросто. Тогда выручит простейшая безнапорная горелка, которая обеспечит непрерывное горение жидкого топлива в течение двух и более недель без всякого надзора.

Безопасность работы обеспечит противопереливное устройство, в основу которого положен принцип сообщающихся сосудов, для чего использована поплавковая камера автомобильного карбюратора.

  • Для изготовления горелки понадобятся: отслуживший свой срок карбюратор, кусок бензошланга, медная трубка и консервная банка из-под сгущенного молока (фото 1).
  • С помощью двух оправок загибаем 60-70-мм конец медной трубки под углом 90° (фото 2).
  • В центре банки сверлим отверстие диаметром на 0,3 мм меньше диаметра трубки (фото 3).
  • Мощным паяльником облуживаем с помощью соляной кислоты края просверленного отверстия и короткого конца трубки (фото 4).
  • Будущие отверстия размечают с шагом примерно 10-12 мм (фото 5).
  • На жесткозакрепленной круглой деревянной оправке гвоздем пробиваем отверстия, отступив от дна банки на 25-30 мм (фото 6)
  • Припаиваем конец трубки тугоплавким оловянно-свинцовым припоем, например, ПОС-30 (фото 7).
  • Внутрь банки конец трубки должен выходить на 3-4 мм. Обязательно пропаиваем шов и изнутри (фото 8).

Теперь нужно немного доработать карбюратор, чтобы его можно было бы использовать в качестве противопереливного устройства.

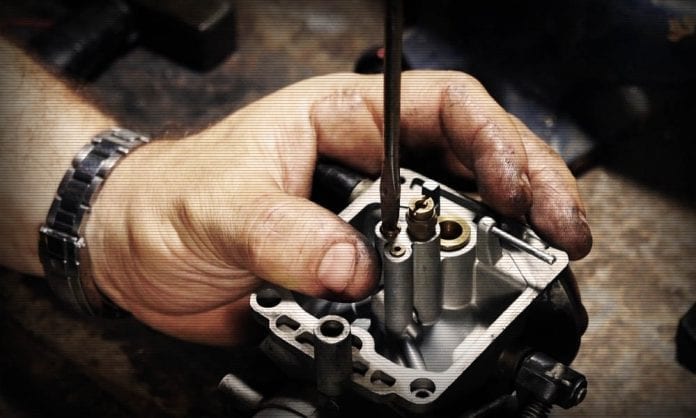

  • Для этого понадобится только корпус старого карбюратора с поплавковой камерой и его крышка. Корпус дроссельных заслонок можно снять. Для доработки поплавковой камеры разъединяем корпус карбюратора с его крышкой, открутив пять скрепляющих их винтов (фото 9).
  • Для тех, кто никогда не держал в руках паяльник, припаять трубку к отверстию банки может показаться невыполнимой задачей (фото 10).
  • Вставив облуженную медную трубку в отверстие банки, поместите банку с трубкой над пламенем газовой плиты. Кусочки припоя нарубите на дно банки. После того, как припой расплавится, равномерно покрыв дно банки, выключите пламя. Остывая, припой надежно закрепит трубку в банке (фото 11).
  • Схема установки и работы горелки в охотничьем домике или на заимке — там, где имеется печь (фото 12).
  • Запрессовываем в него вынутый из блока дроссельных заслонок один из патрубков. К нему при сборке системы через кусок бензошланга будет присоединена трубка горелки (фото 13).
  • В переделке печи и топки нет необходимости. Не нужно даже вынимать колосниковую решетку. Единственное, что следует сделать, — в верхней части поддувальной дверки (над рамкой) проделать отверстие диаметром, чуть большим диаметра трубки. При установке в печь, горелку помещают внутрь топочной камеры, просовывая трубку сквозь отверстия колосниковой решетки и поддувальной дверки (фото 14).
  • Для работы системы нужно соединить топливным шлангом карбюратор и горелку и установить их на уровне (фото 15).
  • Для этого устанавливаем карбюратор на подставку без крышки и, наливая керосин, следим, чтобы его уровень в горелке при полной поплавковой камере был 5-7 мм (фото 16).
  • Остается поставить топливный бак (можно автомобильный) повыше, соединить его с патрубком подвода топлива гибким бензошлангом, налить горючего в бак и поджечь горелку (фото 17).
